7.2.2.2. Definition von Ansichtsbegrenzungen

NX wählt standardmäßig den Ausschnitt für eine Ansicht so, dass alle Elemente sichtbar sind. Das bedeutet, falls irgendwo weit außerhalb noch ein Hilfspunkt existiert, wird der Ausschnitt riesig groß gewählt, obwohl die richtige Geometrie nur sehr klein ist.

Aus diesem Grund kann es sinnvoll sein, den Ansichtsrahmen zu verkleinern.

Dazu benötigen Sie die soeben erstellte Spezifikation und das dazugehörige Master-Modell bg_scooter.





Öffnen Sie die Spezifikation und wechseln sie in den Zeichnungsmodus.
Preview

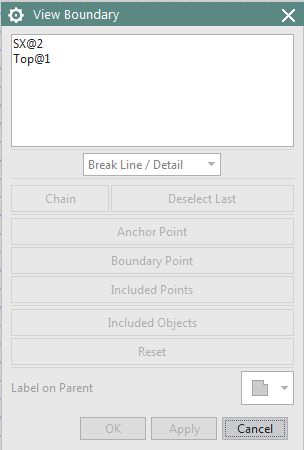

View Boundary
Über alt View Boundary(Edit -> View -> Boundary) (siehe Abbildung "View Boundary") gelangen sie in das gleichnamige Menü. Nachdem Sie die Ansicht Stufenschnitt ausgewählt haben, stehen Ihnen mehrere Funktionen zur Ansichtsbegrenzung zur Verfügung:
Preview

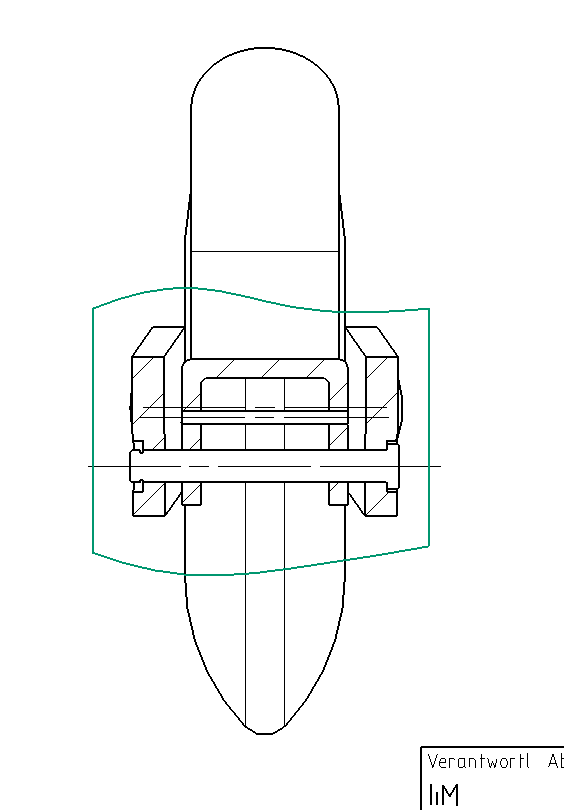

Begrenzungsspline
Preview

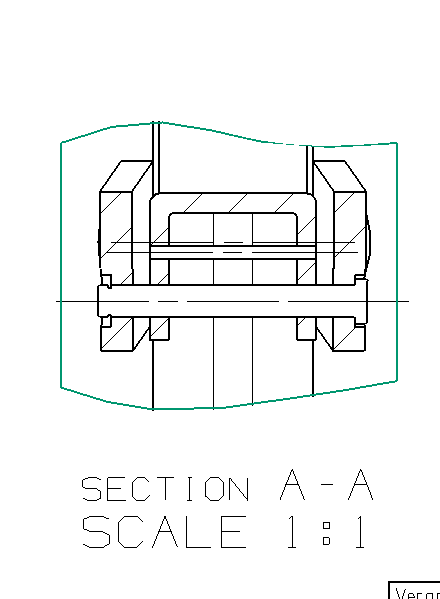

Stufenschnittansicht



    o

Break Line / Detail (Ausschnitt über vorher erzeugte Kurven definieren)


Für diese Funktion muss zuvor eine Kurve im "Work in Member View"-Modus definiert werden.
    o

Manual Rectangle (Per Hand ein Rechteck ziehen)


Mit dieser Funktion können Sie durch Aufziehen eines Rechtecks die Begrenzung anpassen. Diese Methode ist ungenau, sie ist aber sinnvoll, wenn nur ein Teil des Zeichnungsobjekts dargestellt werden soll.
    o

Automatic Rectangle (Automatischer Ausschnitt)


Diese Funktion erzeugt automatisch einen rechteckigen Ausschnitt, der aber in der Regel zu groß ist.
    o

Bound by objects (Ausschnitt definiert über zu beinhaltende Objekte)


Mit dieser Funktion kann der Ausschnitt über die Objekte oder Punkte, die enthalten sein sollen, definiert werden. Zunächst muss jedoch ein Ankerpunkt definiert werden. Diese Funktion bietet eine schnelle und exakte Möglichkeit den Begrenzungsrahmen zu variieren. In dieser Übung verwenden Sie die Funktion Break Line / Detail.



Verlassen Sie das Menü mit Cancel und wechseln Sie in der Stufenschnittansicht in den Active Sketch View - Modus. Definieren Sie nun einen Begrenzungsrahmen (mit den Funktionen Spline, Line etc.) wie in (siehe Abbildung "Begrenzungsspline") zu sehen ist.

Dadurch werden unwichtige Elemente ausgeschlossen und die Übersichtlichkeit der Zeichnung stark erhöht.

Öffnen Sie wieder das MenüView Boundaryund wählen Sie die Ansicht Stufenschnitt.

Mit der Funktion Break Line / Detail wählen Sie anschließend ihren Bregrenzungsrahmen aus und bestätigen mit OK.

Ihre Stufenschnittansicht sollte nun in etwa aussehen wie in (siehe Abbildung "Stufenschnittansicht").





In diesem Abschnitt haben Sie gelernt, wie eine Ansichtsbegrenzung erstellt und verändert werden kann.
