7.2.2.3. Modifikation von Schnittdarstellungen

Vorkenntnisse

  • Kapitel "7.2.2.1. Ableiten von Stufenschnitten"
  • Kapitel "7.2.2.2. Definition von Ansichtsbegrenzungen"
Das Werkzeug Edit Section Line bietet die Möglichkeit, einen erzeugten Stufenschnitt im Nachhinein zu verändern.

Für diese Übung benötigen Sie die Spezifikation bg_scooter_dwg und das dazugehörige Master-Modell.





Öffnen Sie die Baugruppe bg_scooter_dwg und .
Preview

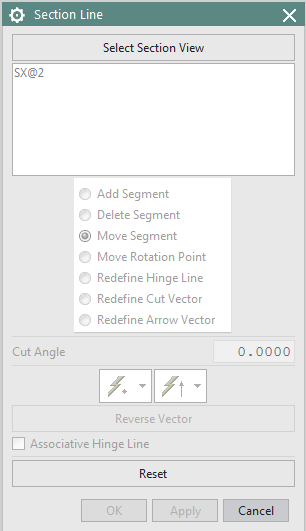

Section Line
Preview

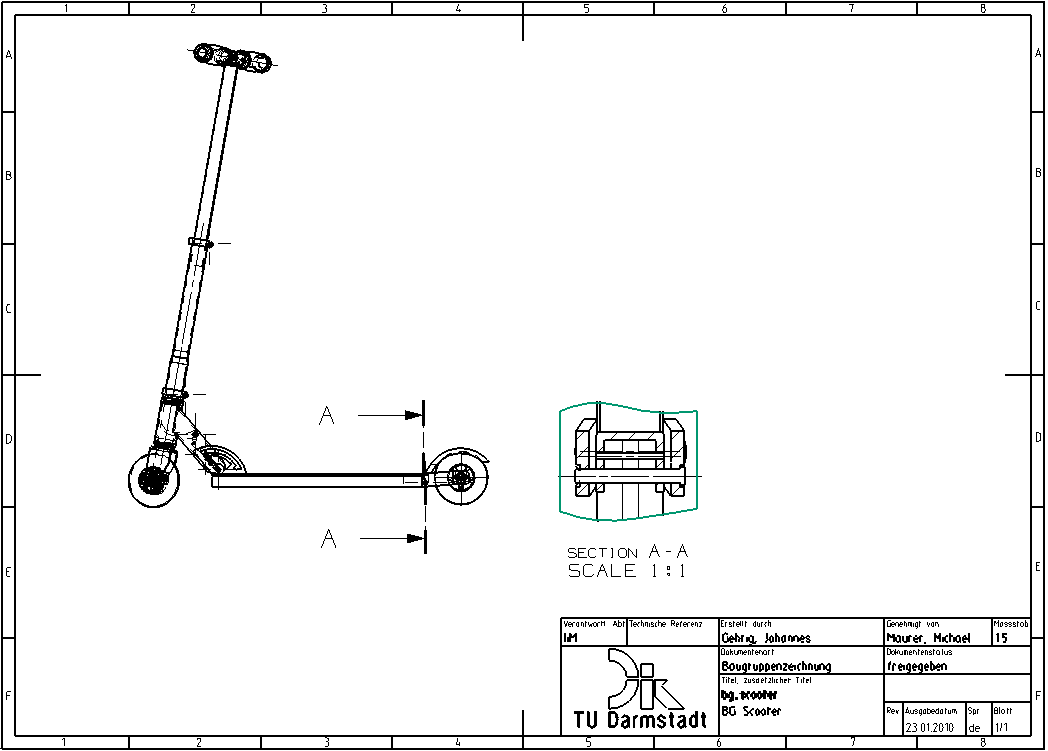

Schnittlinie Bearbeitet

ÜberEdit -> View -> Section Linealt gelangen sie in das gleichnamige Menü (siehe Abbildung "Section Line"). Markieren Sie die entsprechende Schnittlinie oder klicken Sie auf Select Section View und markieren Sie danach die Schnittansicht.

Sie haben mehrere Möglichkeiten die Schnittansicht zu verändern:

  • Add Segment (Hinzufügen eines neuen Schnittsegmentes -> Cut)
  • Delete Segment (Löschen eines Schnittsegmentes)
  • Move Segment (Verschieben eines beliebigen Segmentes)
  • Move Rotation Point (Verschieben des Rotationspunktes einer Rotationsschnittansicht)
  • Redefine Hinge Line (Umdefinieren der Umklappungslinie)
  • Redefine Cut Vector (Umdefinieren des Schnittvektors bei einer räumlichen Schnittdefinition)
  • Redefine Arrow Vector (Umdefinieren des Pfeilvektors bei einer räumlichen Schnittdefinition)
Wählen Sie Move Segment. Ändern Sie die Position der Pfeile, indem Sie zunächst den Pfeil mit der linken Maustaste markieren und dann auf die neue Postition klicken. Auf diese Weise können Sie auch die Schnittlinien umdefinieren. Probieren Sie auch die anderen Funktionen aus und fügen Sie weitere Schnittsegmente hinzu und löschen Sie sie wieder. (siehe Abbildung "Schnittlinie Bearbeitet")





In diesem Abschnitt haben Sie gelernt welche Möglichkeiten das Werkzeug Edit Section Line Ihnen bietet und wie ein erzeugter Stufenschnitt im Nachhinein verändert werden kann.
