3.9 Save JT Data



Vorschau
Save Options
Vorschau
JT Data
Vorschau
Preview
Vorschau
Ansicht Teamcenter

NX bietet zusammen mit Teamcenter die Möglichkeit, sich ein in NX erstelltes Bauteil im Teamcenter als Vorschau anzeigen zu lassen.

Dazu müssen Sie in NX File -> Save -> Save Options.... Es öffnet sich das Fenster Save Options (Abbildung "Save Options"), in dem Sie einen Haken bei Save JT Data setzen. Es wird nun eine "kleinere" Version ihres Teils in der Item-Revision im Teamcenter gespeichert. (Abbildung "JT Data")

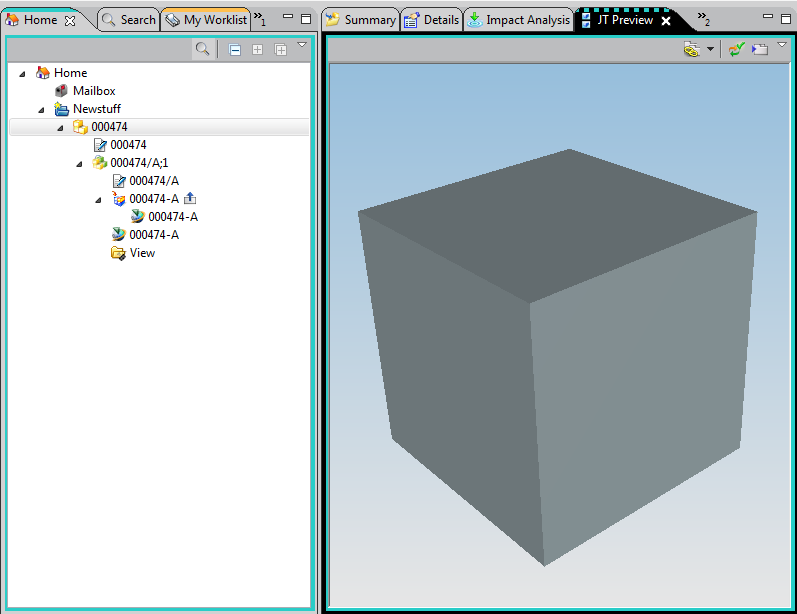

Wenn Sie jetzt im Teamcenter das Item oder die Item Revision anklicken und in der Leiste oben (Abbildung "Preview") auf Preview gehen, sehen Sie eine 3D-Version Ihres Bauteils, die Sie perspektivisch manipulieren können. (Abbildung "Ansicht Teamcenter")



Hinweis:
  • Dieser Abschnitt ist keine Voraussetzung für das weitere Tutorial. Er ermöglicht ihnen die Nutzung einer Zusatzoption von NX.
  • Die Option steht nur zur Verfügung, wenn sie Schreibrechte für das betreffende Bauteil besitzen.
