4.1.1.2 Einfacher Sketch

Sketch

Zeichnungserstellung Linienzug

Wählen Sie Sketch in Task Environment0  . Dies finden Sie unter dem Reiter Modeling.

Jetzt muss die Zeichenebene definiert werden. Wählen Sie die YZ-Ebene aus und bestätigen Sie mit OK.

L erstellt

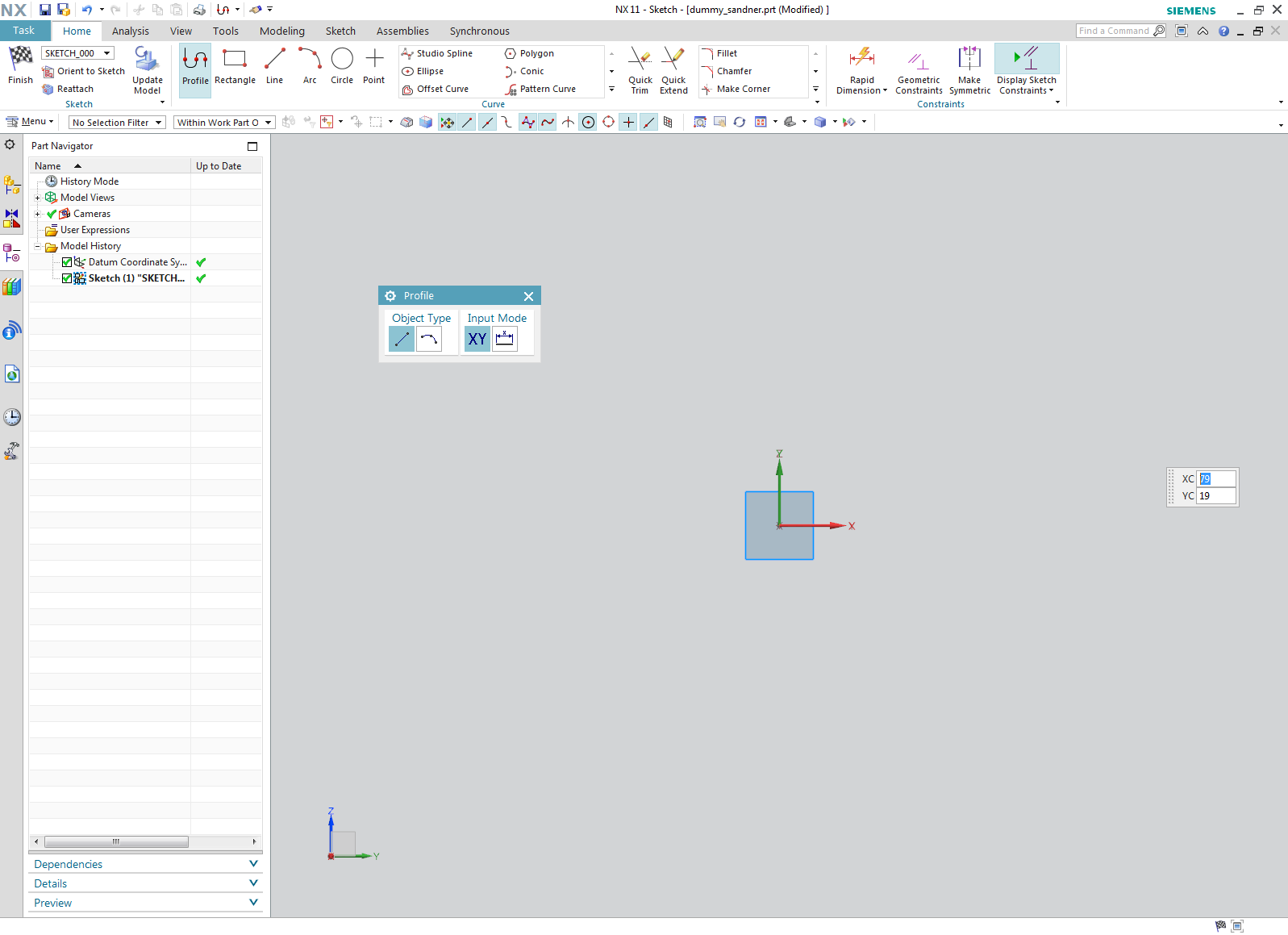

Es soll ein L-Profil gezeichnet werden. Sie befinden sich jetzt schon automatisch in dem Modus, um Linienzüge zu erstellen. Ihr NX Fenster müsste somit wie nebenstehend aussehen. Falls nicht, so klicken Sie auf  (Abbildung "Zeichnungserstellung Linienzug").

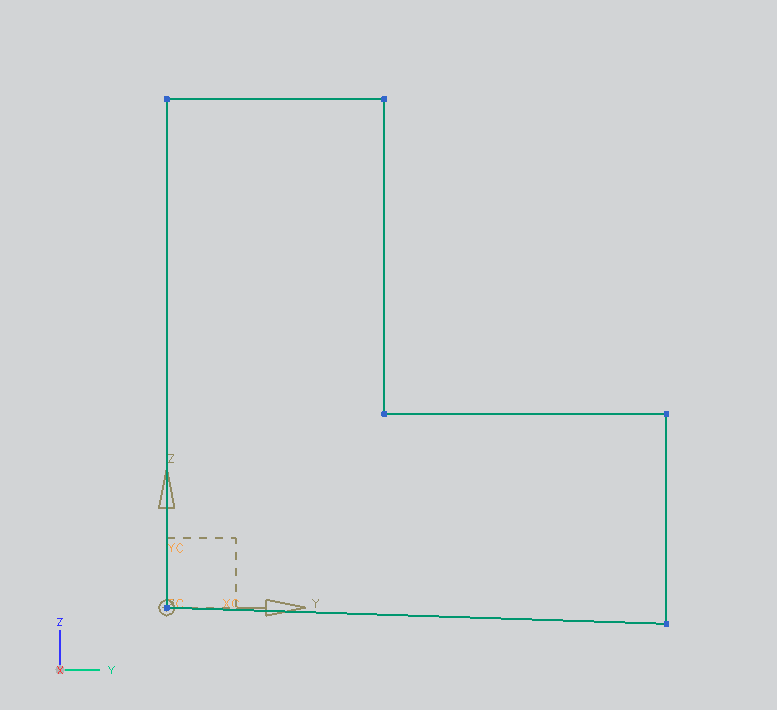

Zeichnen Sie ein L, wie es rechts im Bild zu sehen ist. (Abbildung "L erstellt")

Der Sketcher bietet die Möglichkeit Punkte (z.B. Endpunkte von Linien, Mittelpunkte von Kreisen) direkt durch Werteingabe zu platzieren.

Hinweis:

Falls Sie sich einmal verzeichnen sollten, deaktivieren Sie das Profile-Werkzeug durch erneutes Klicken auf . Jetzt können Sie die Linien einzeln anklicken oder die komplette Skizze mit der Maus markieren, indem Sie ein Rechteck aufziehen. Löschen Sie die Markierung mit Del bzw. Entf.

Constraints

L ausgerichtet

Die Zeichnung muss nun bezüglich des Koordinatensystems positioniert werden. Klicken Sie dazu auf , um die Constraints zu definieren.

Klicken Sie auf Collinear . Wählen Sie zuerst die untere horizontale Linie des Ls, und als zweite Auswahl die horizontale Achse des Koordinatensystems aus.

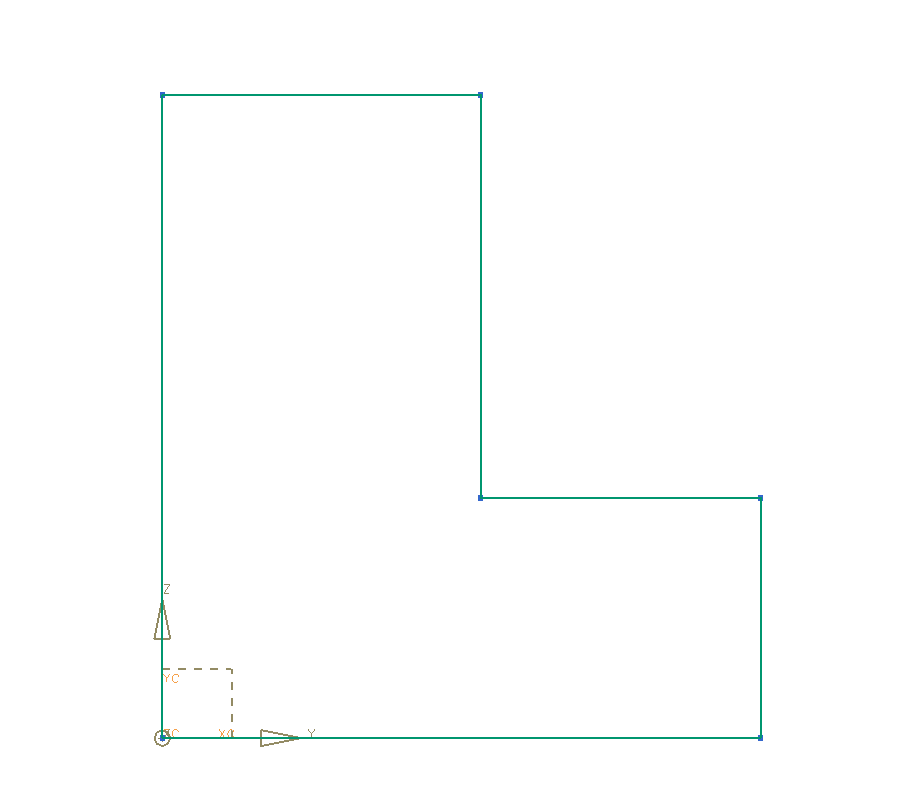

Die Unterseite des Ls wird nun auf die horizontale Achse des Koordinatensystems ausgerichtet. Analog dazu richten Sie die vertikale Seite des Ls aus. (Abbildung "L ausgerichtet")

Markieren Sie die zwei Schmalseiten des Ls. Durch Equal Length werden sie auf die gleiche Länge gebracht.

Freiheitsgrade

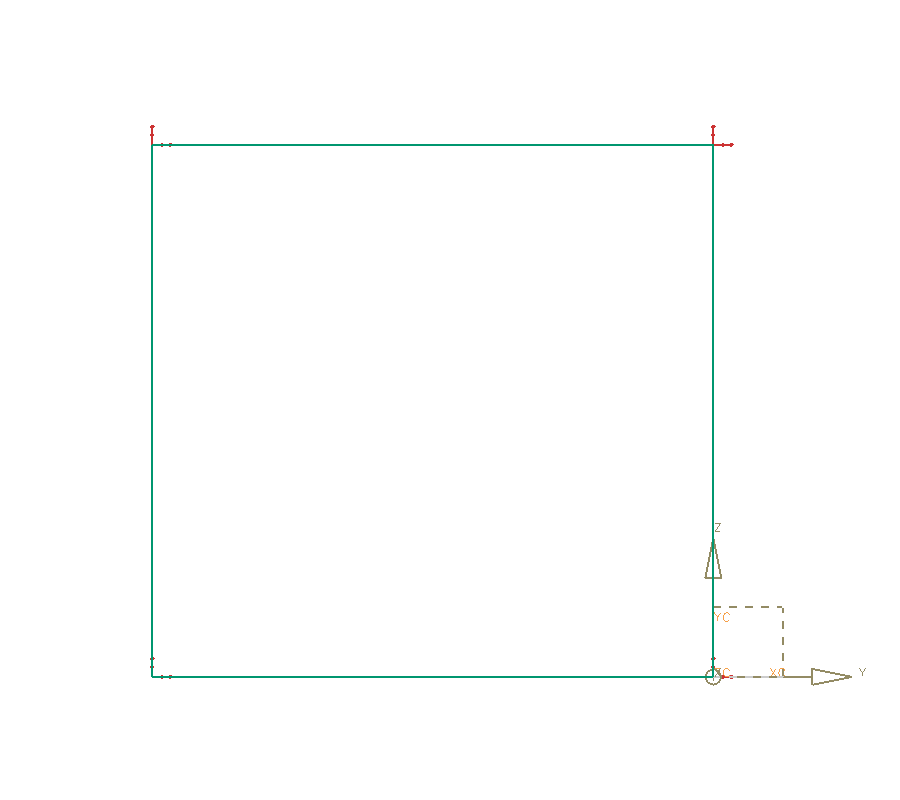

Wenn Ihrem Sketch noch Constraints fehlen, werden die verbleibenden Freiheitsgrade als rote Pfeile an den jeweiligen Punkten angezeigt. Im Bild rechts sind noch zwei Freiheitsgrade vorhanden. Die linke vertikale Linie ist horizontal frei verschiebbar, deshalb sind an den Endpunkten Pfeile in horizontaler Richtung zu sehen. Die obere horizontale Linie ist vertikal frei verschiebbar, hier zeigen die Pfeile in die vertikale Richtung. (Abbildung "Freiheitsgrade")

Es stehen folgende Constraints zur Verfügung:

Symbol	Bezeichnung	Bedeutung
	Coincident	Verknüpft zwei Punkte miteinander
	Equal Radius	Gleicher Radius zweier Kreise bzw. Kreisausschnitte
	Concentric	Konzentrische Kreise (gleicher Mittelpunkt)
	Tangent	Tangential an einen Kreis
	Parallel	Parallel zueinander (Achsen, Geraden,...)
	Perpendicular	Senkrecht zueinander
	Constant Angle	Konstanter Winkel zwischen zwei Geraden
	Equal Length	Gleiche Länge von zwei Geraden
	Collinear	Kollinear, direkt aufeinander liegend
	Horizontal	Horizontale (waagerechte) Anordnung
	Vertical	Vertikale (lotrechte) Anordnung
	Constant Length	Konstante Länge einer Strecke
	Point on Curve	Ein Endpunkt kann auf eine Gerade oder einen Kreis gelegt werden
	Fixed	Hiermit wird das Element an diesem Punkt festgesetzt (fixed). Achtung: Von der Benutzung dieses Constraints wird abgeraten, da hiermit keine Verbindung zwischen den Elementen besteht. Spätere Änderungen sind dann nur sehr schwer bis gar nicht durchzuführen.

Bemaßung

L bemaßt

Klicken Sie auf Rapid Dimensions , um Bemaßungen zu erzeugen.

Wählen Sie die lange vertikale Linie des Ls aus. Ziehen Sie das Maß neben die Zeichnung und geben Sie als Länge 100 mm ein.

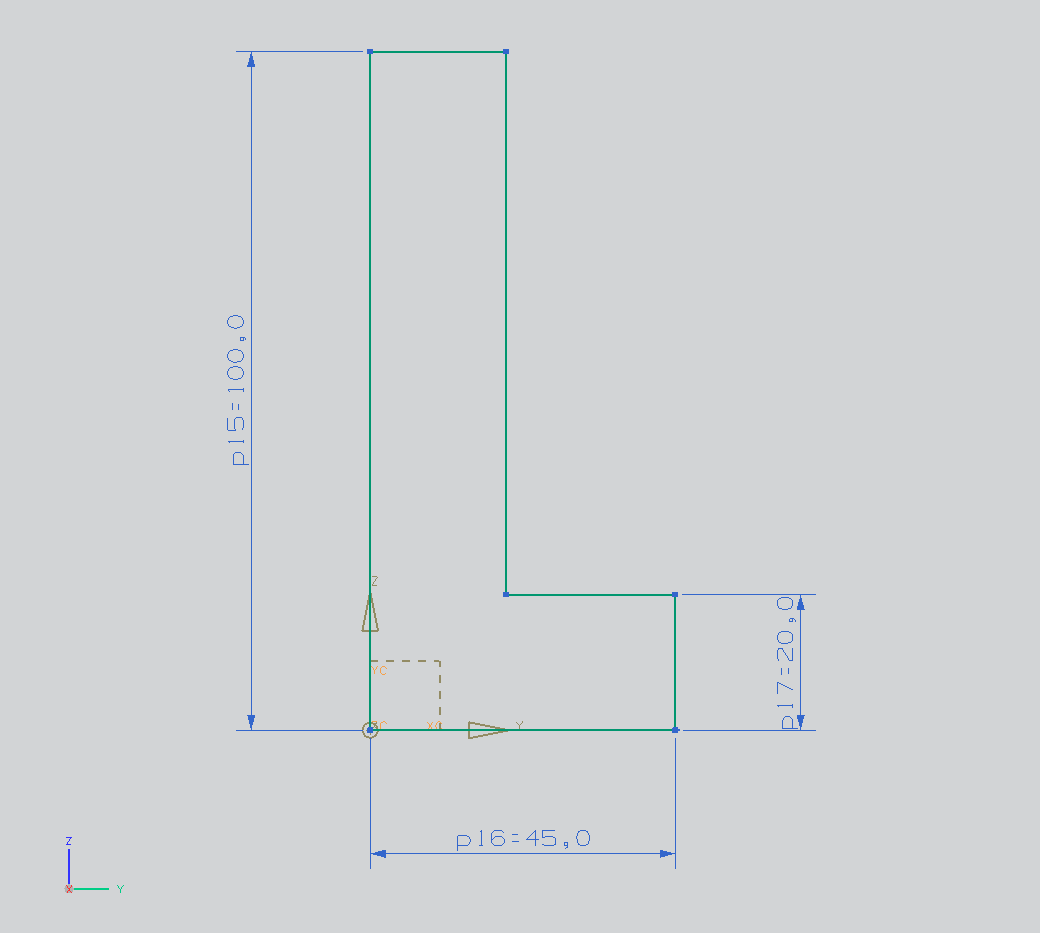

Bemaßen Sie den Sketch wie im Bild rechts zu sehen (Abbildung "L bemaßt").

Vergewissern Sie sich, dass Ihr Sketch fully constrained ist.

Beenden Sie den Skizziermodus mit .

Speichern Sie Ihr Einzelteil ab.

Referenzen

Zeichnungserstellung Linienzug

Zeichnungserstellung Linienzug

Zeichnungserstellung Linienzug

Insbesondere bei komplexen Sketchen kann es hilfreich sein, innerhalb des Sketches mit Referenzen zu arbeiten. Dies sind Hilfselemente, die Sie aus Sketch-Elementen erzeugen. Ihre Anwendung wird im folgenden Beispiel erklärt.

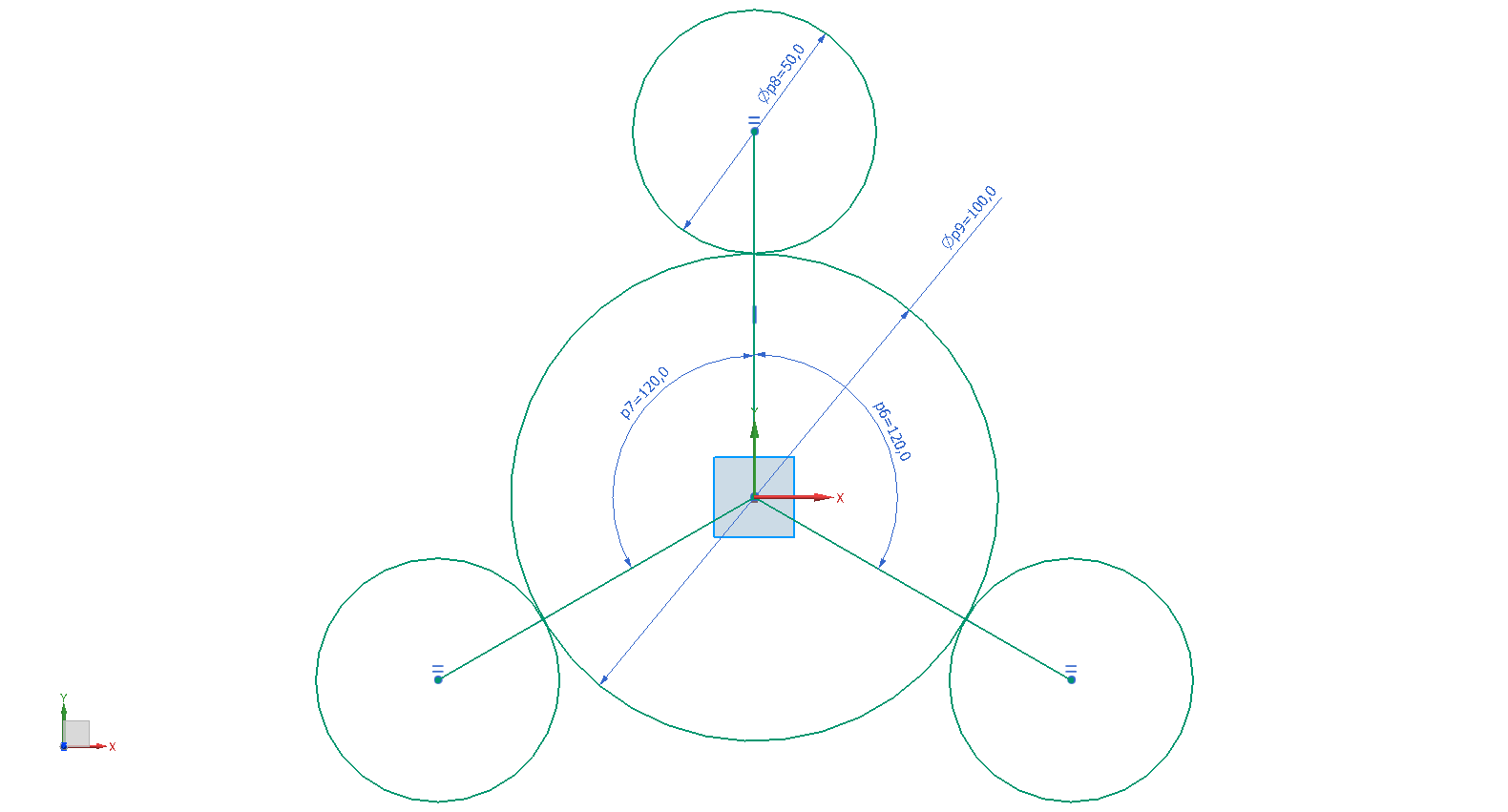

Nebenstehende Halterung soll durch Extrudieren eines Sketches erzeugt werden. Der Durchmesser dreier Stifte ist bekannt. Sie sind symmetrisch um einen gedachten Mittelkreis angeordnet, dessen Durchmesser ebenfalls vorgegeben ist. Um die Halterung zu erzeugen, werden zuerst drei Linien beliebiger Länge in einem Winkel von 120° zueinander erzeugt. Deren Enden bilden den Mittelpunkt für drei Kreise mit dem Durchmesser D=50mm. Um die Bedingung zu erfüllen, dass die drei kleineren Kreise einen größeren Kreis einschließen, wird dieser (Durchmesser D=100mm) um den Koordinatenursprung erzeugt. Durch Anwendung des Constraints Tangent werden die kleineren Kreise auf den größern Kreis gelegt (siehe Abbildung "Skizze erzeugt"). Nun können ähnliche Geometrien erzeugt werden, indem nur die beiden Durchmesserangaben verändert werden.

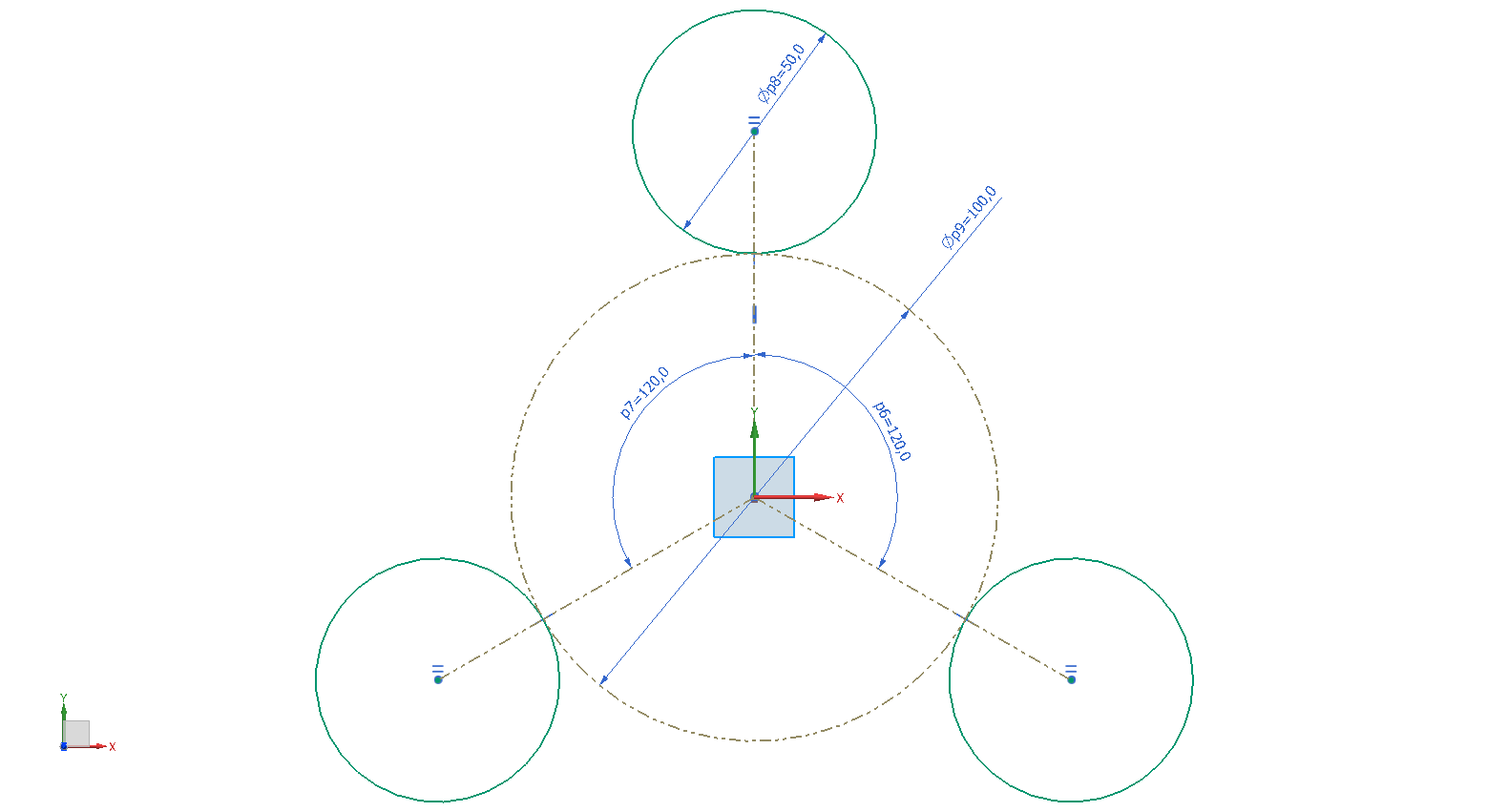

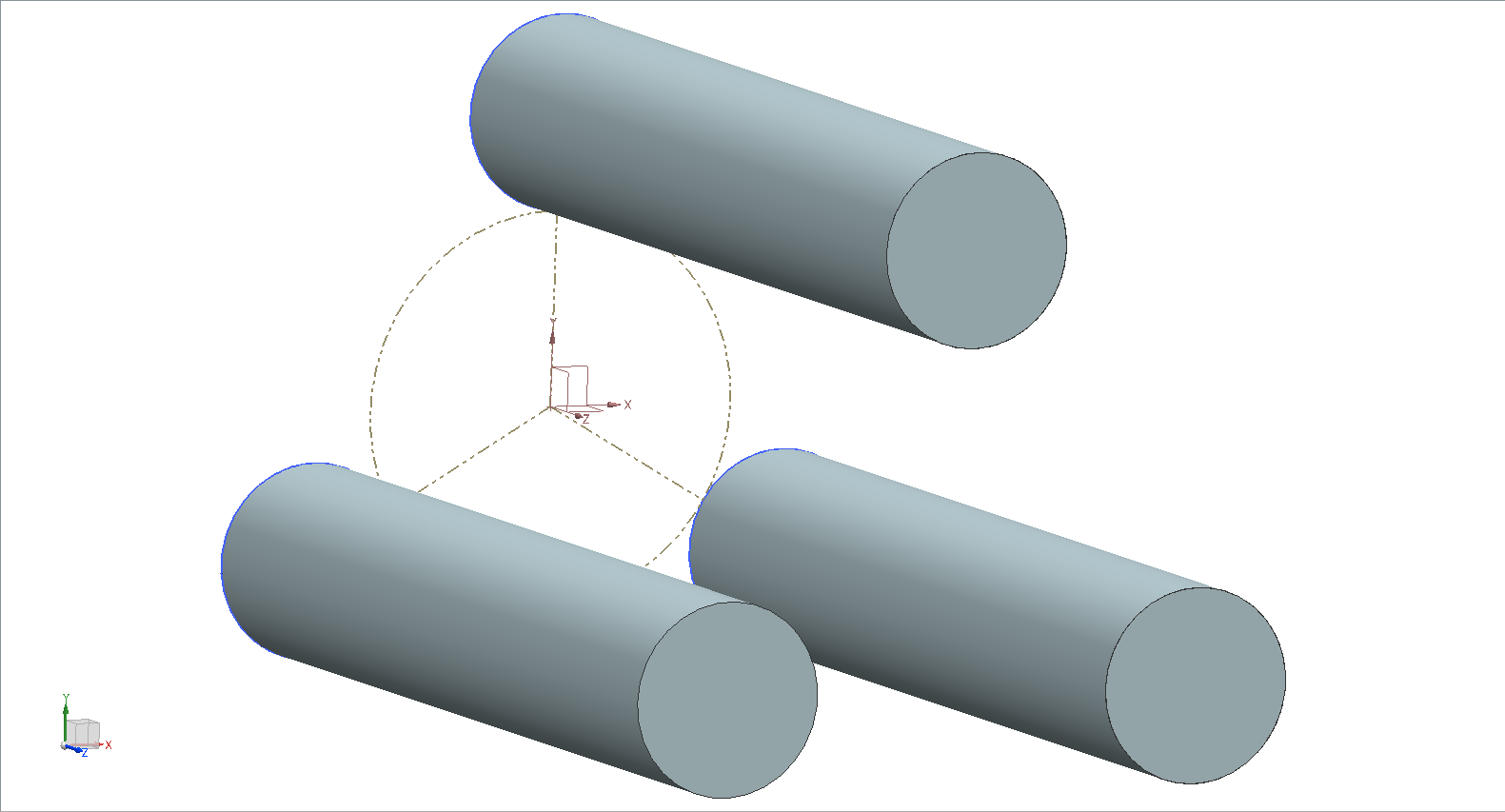

Damit der Sketch extrudiert werden kann, müssen der mittlere Kreis und die drei Linien durch Anwählen mit der RMT und Klick auf Convert To/From Reference in Referenzen überführt (siehe Abbildung "Skizze mit Referenzen") werden. Sie lassen sich im Skizziermodus weiterhin wie Sketch-Elemente behandeln (Constraints, Bemaßungen etc.), werden aber außerhalb des Sketches ignoriert (siehe Abbildung "Richtig extrudiert").

Sie können Referenzen durch das gleiche Vorgehen jederzeit auch wieder in vollwertige Sketch-Elemente zurückwandeln.

Zusammenfassend werden die wichtigsten Skizzierwerkzeuge innerhalb des Sketchers dargestellt.

Werkzeuge des Skizzierers	Funktion	Icon
Profile	Linienzug zeichnen (kann auch Kreisbögen enthalten)
Line	Einzelne Linien zeichnen
Arc	Kreisbogen zeichnen
Circle	Kreis zeichnen
Quick Trim	Linienabschnitte löschen
Fillet	Ecken verrunden
Rectangle	Rechteck zeichnen
Make Corner	Die Enden zweier Linien zu einer Ecke verbinden.
