4.2.3.7 Trim Body
Diese Übungseinheit beschäftigt sich mit dem Feature Trim Body. Damit können Sie entlang einer vorher festgelegten Ebene Material entfernen.
Erzeugen Sie ein neues Einzelteil mit dem Namen trim_body gemäß Namenskonvention.

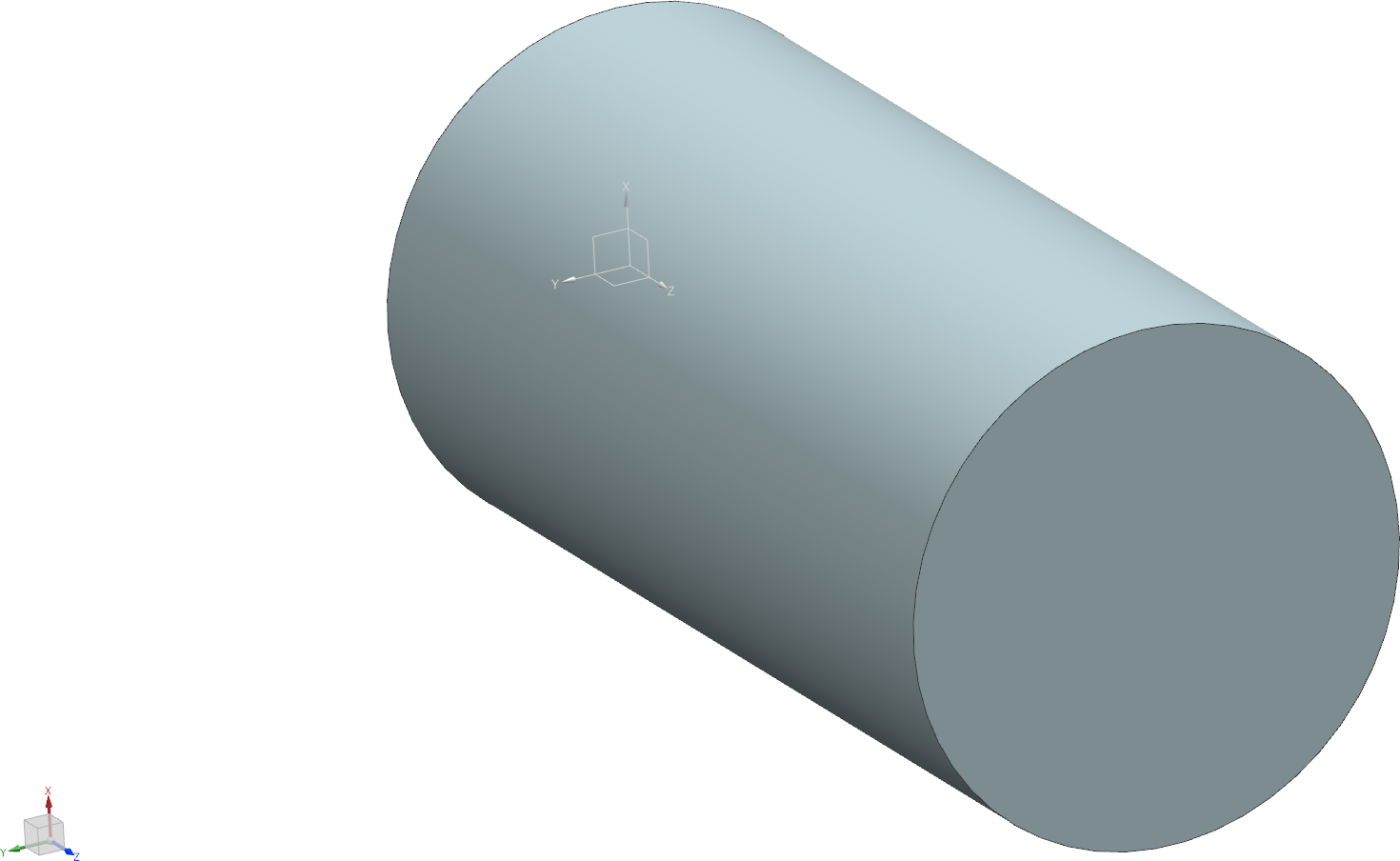

Als Grundkörper benötigen Sie einen Zylinder mit den Maßen: (siehe Abbildung "Zylinder")
| Bezeichnung | Maß [mm] |
|---|---|
| Diameter | 50 |
| Height | 100 |
Nun soll einseitig eine Abschrägung angebracht werden. Hierzu definieren Sie eine Hilfsebene mit

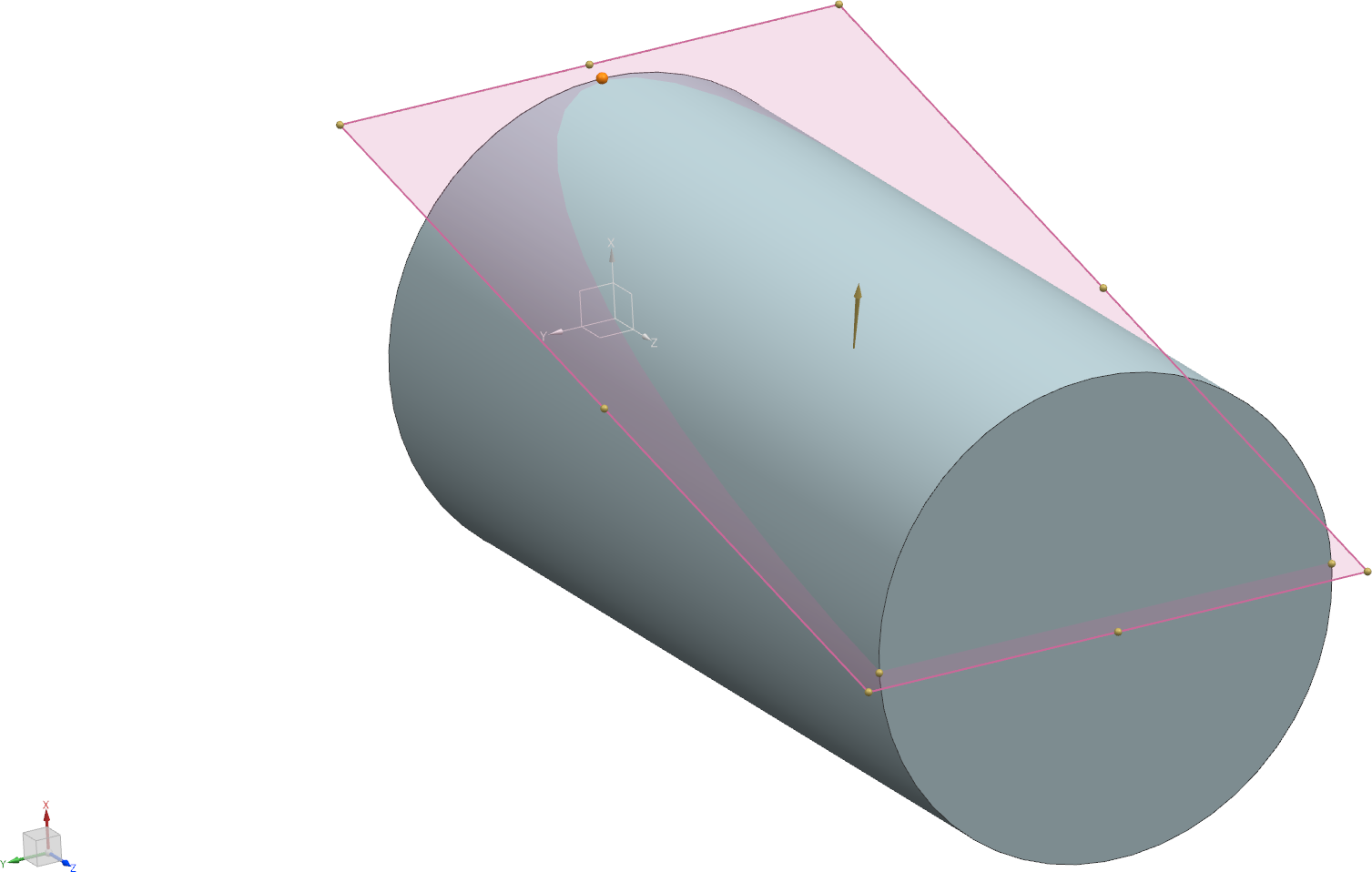

. Im nun erscheinenden Menü Datum Plane wählen Sie unter Type "Curves and Points". Als Subtype wählen Sie "Three Points" aus. Nun müssen Sie die Ebene durch Anwahl dreier Punkte definieren. In unserem Beispiel verwenden Sie hierzu zwei gegenüberliegende Punkte auf einer Deckfläche. Auf der gegenüberliegenden Deckfläche wählen Sie entsprechend den dazwischenliegenden Punkt auf dem Rand aus. (siehe Abbildung "Punkte gewählt").
| Hinweis: | Um die Punkte sicher wählen zu können, muss die Option Quadrant Point  aktiviert sein. |
Bestätigen Sie mit OK .
Wählen Sie das Feature Trim Body

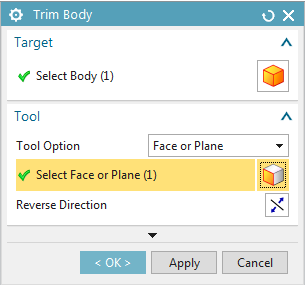

. Im erscheinenden Menü (siehe Abbildung "Trim Body") wählen Sie unter Target die Welle aus. Als Tool legen Sie die oben erzeugte Hilfsebene fest. Ggf. müssen Sie noch auf Reverse Direction

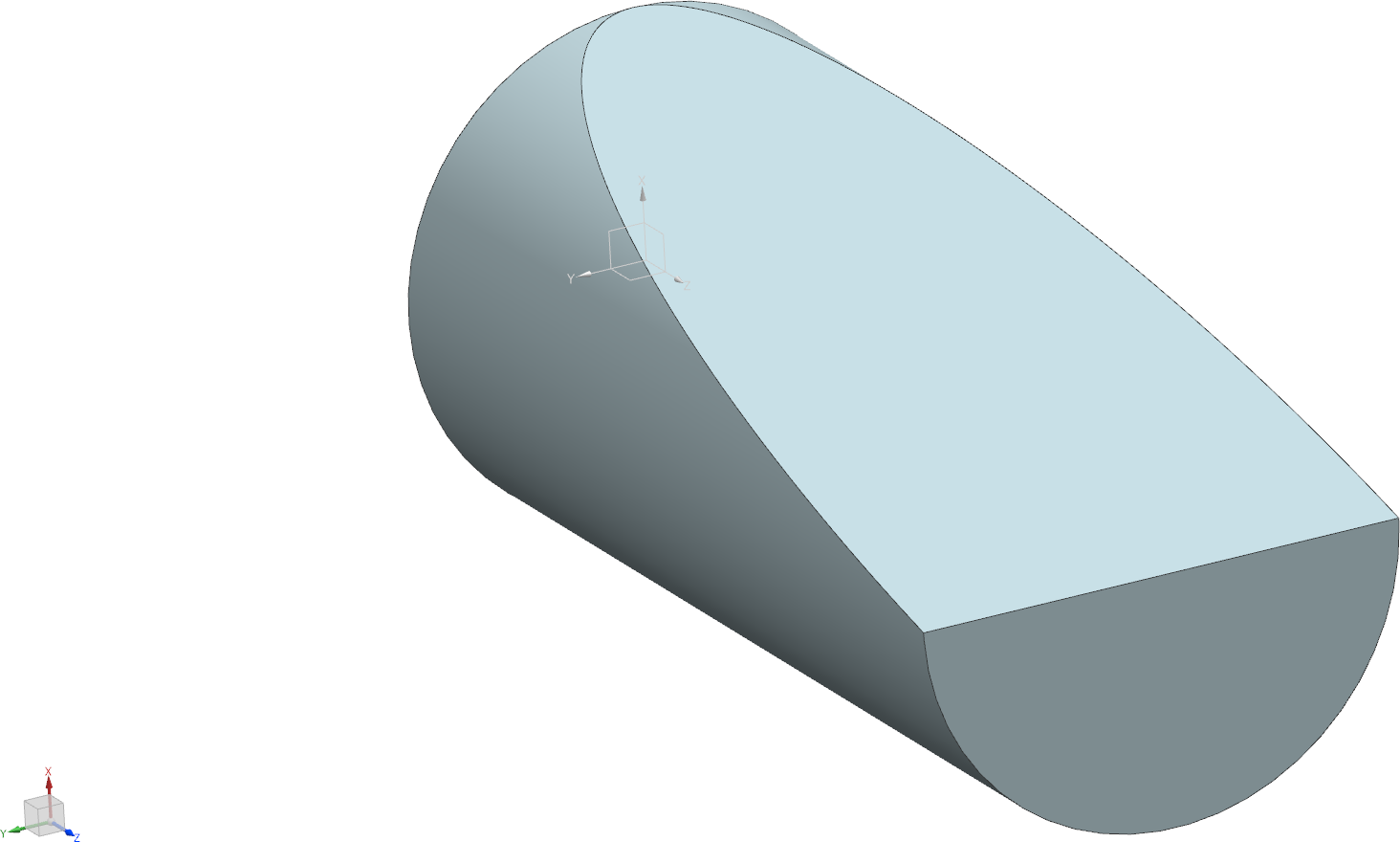

klicken, damit nur der geringere Teil des Volumens abgeschnitten wird. Nach Bestätigen mit OK soll Ihr Ergebnis wie in (siehe Abbildung Trim Body Ergebnis) aussehen.
