6.2.2 Fertigteile und Baugruppen laden
Um den Mindstorms®-Roboter zusammenbauen zu können, benötigen Sie einige Fertigteile, die wir Ihnen im Teamcenter zur Verfügung stellen.
Diese Einzelteile finden Sie im Teamcenter unter:
Owning User: uebung_bg
Es ist nicht sinnvoll, die Fertigteile zusätzlich in Ihrem Verzeichnis in Teamcenter abzuspeichern. Andernfalls würden z.B. Änderungen in der Konstruktion, die an den vorgegebenen Teilen durchgeführt werden könnten, nicht in Ihrer Baugruppe sichtbar, da die von Ihnen erstellte Kopie veraltet wäre (und somit die Vorteile der Datenbankstruktur ad absurdum geführt wären).

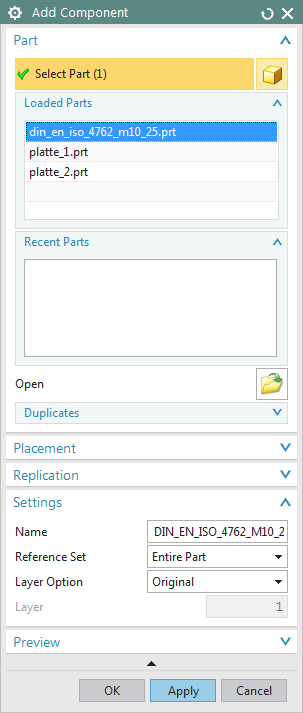

Achten Sie darauf, dass Sie alle Teile mit "Entire Part" (siehe Abbildung "Entire Part") laden, sodass Sie auch deren Hilfsgeometrien nutzen können.

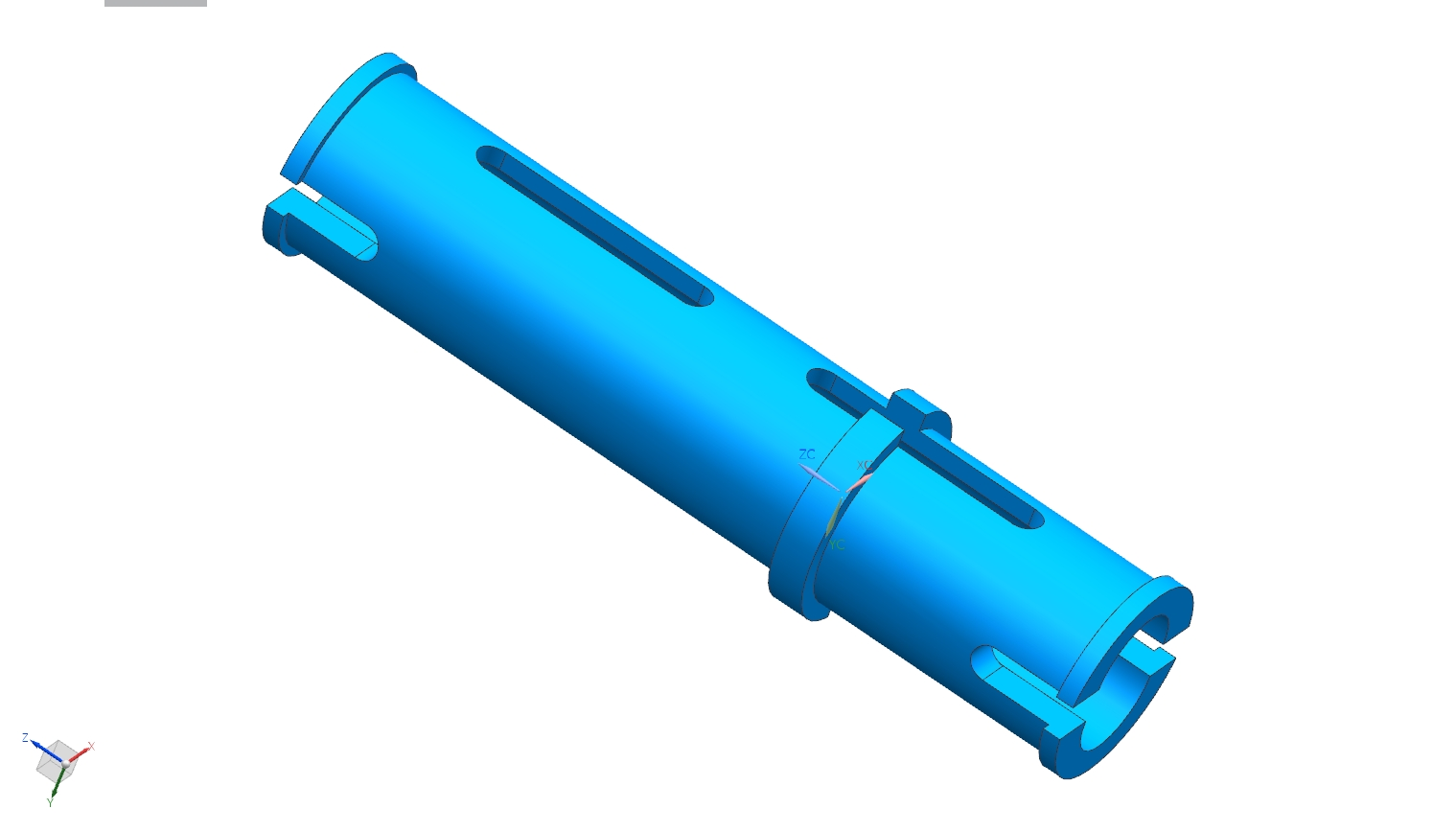

- Steckverbinder_lang (siehe Abbildung "Steckverbinder_lang")

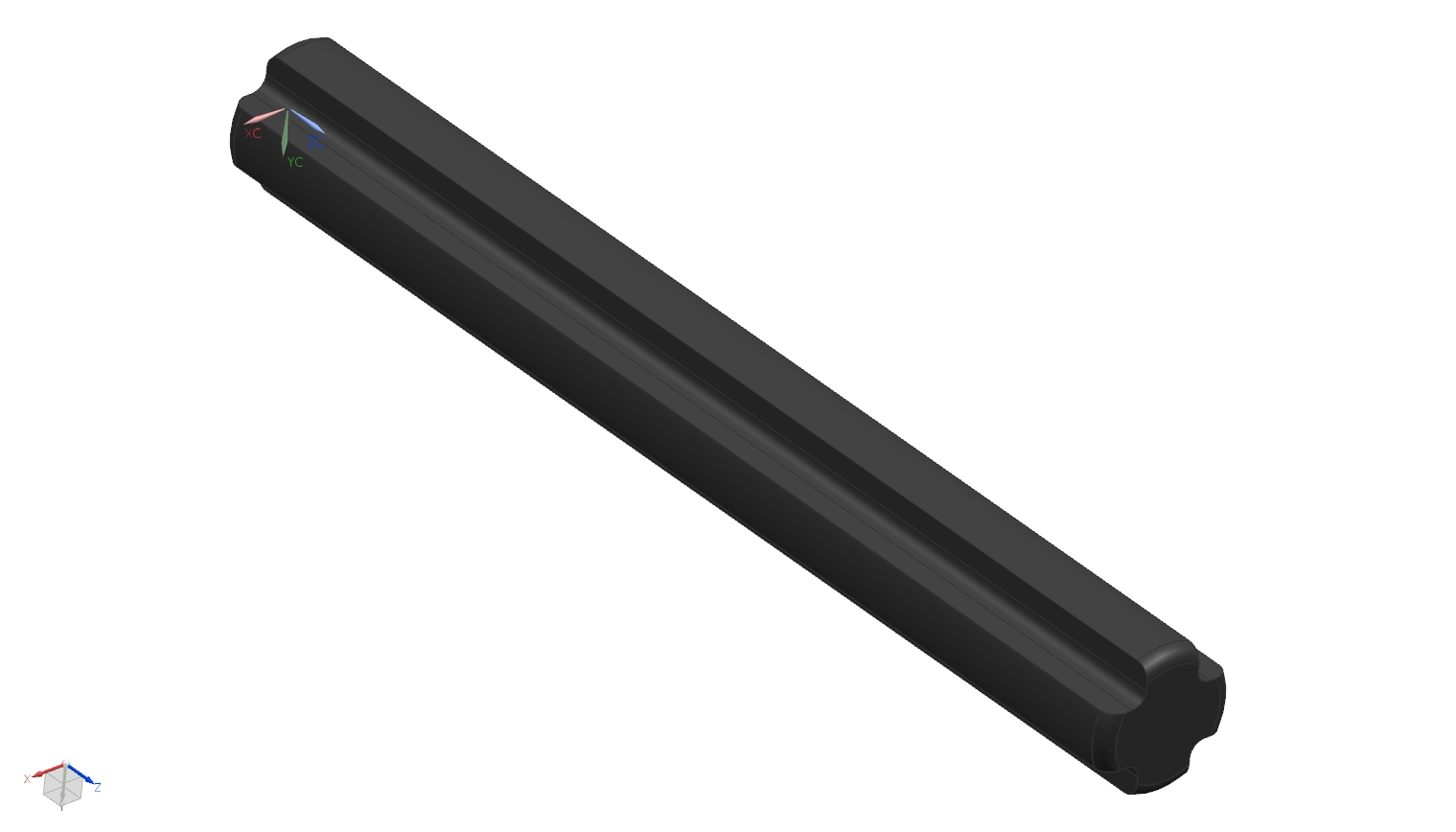

- 5er_Stange (siehe Abbildung "5er_Stange")

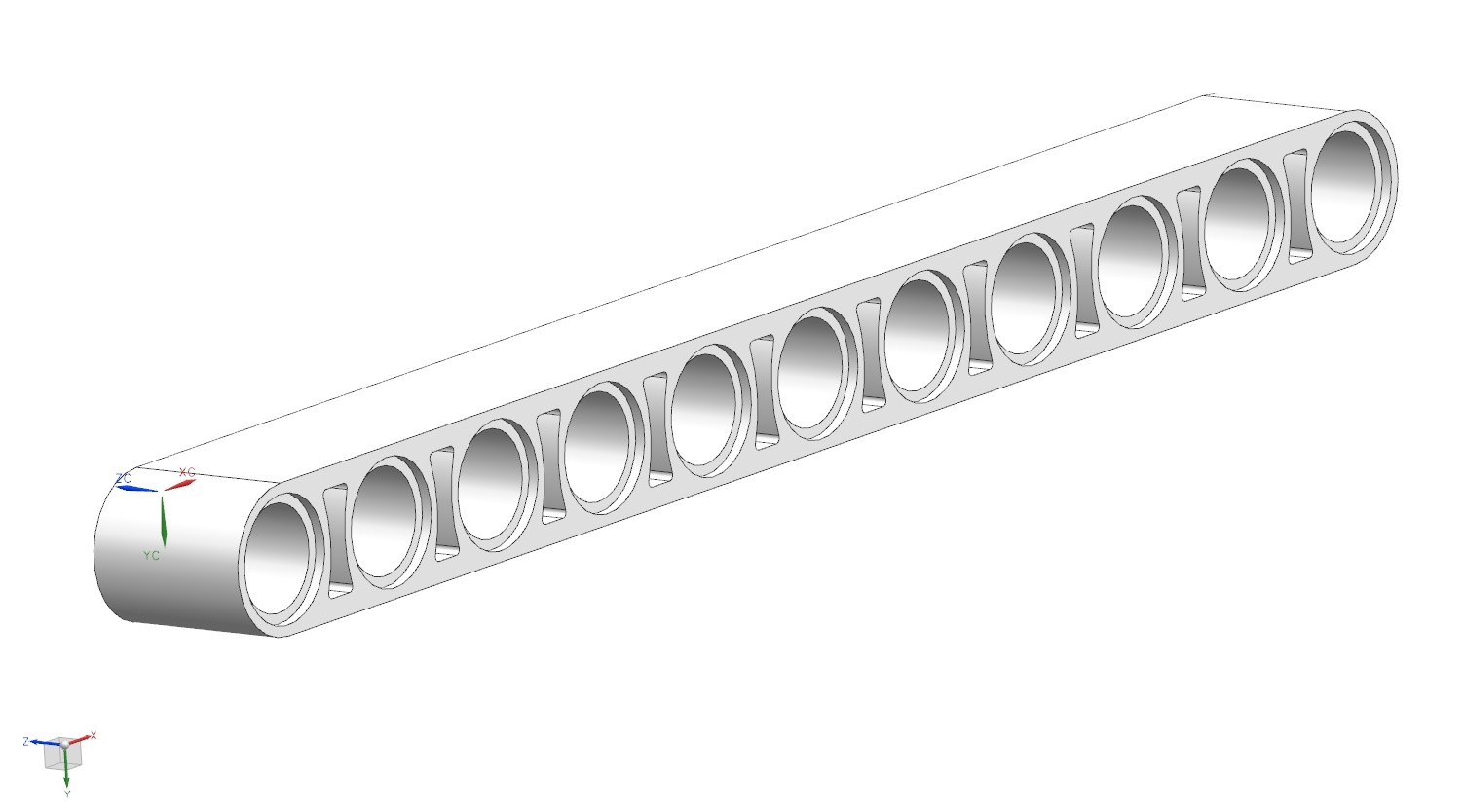

- 11er_Balken (siehe Abbildung "11er_Balken")

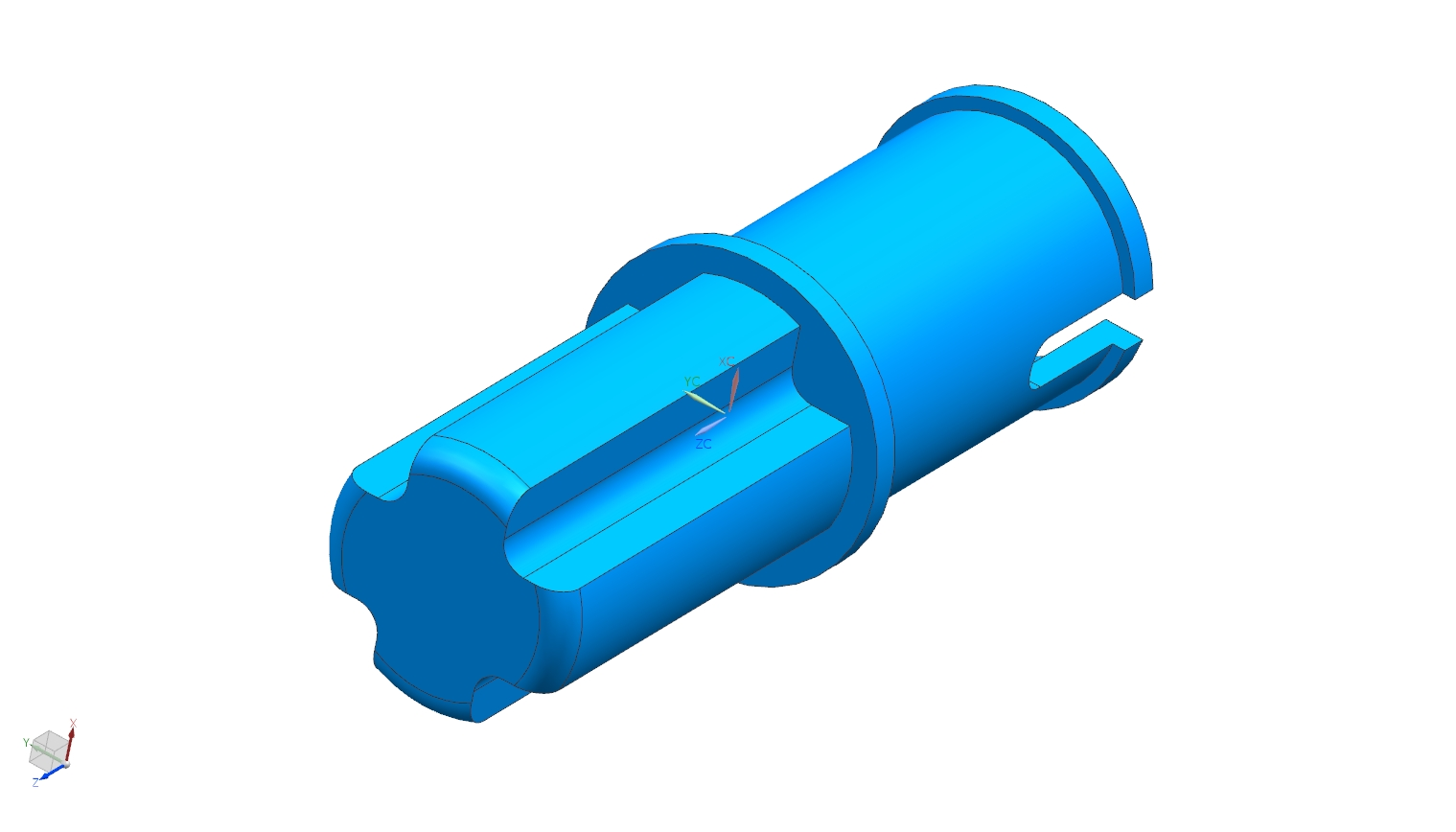

- Steckverbinder_Stange (siehe Abbildung "Seckverbinder_Stange")

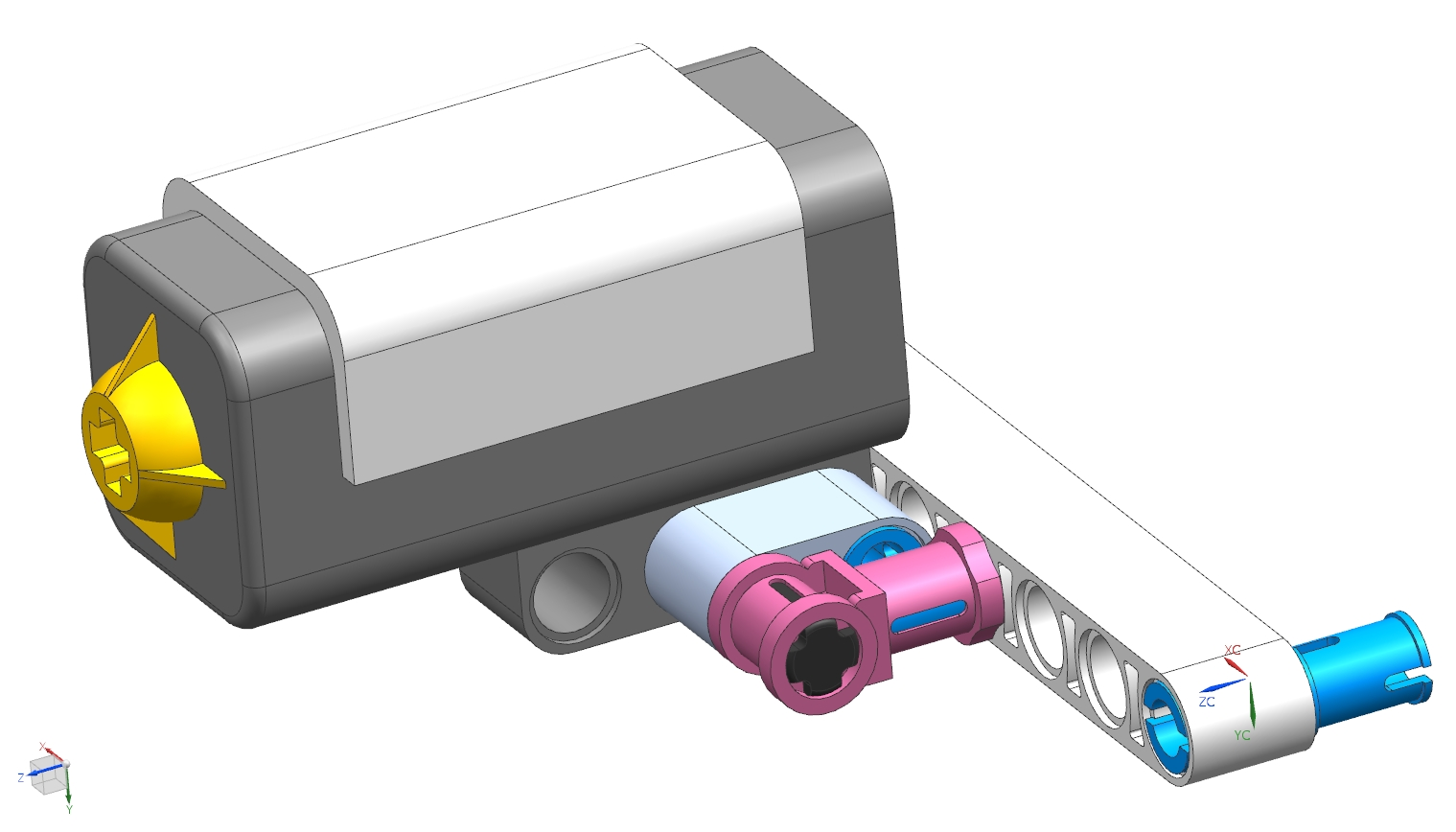

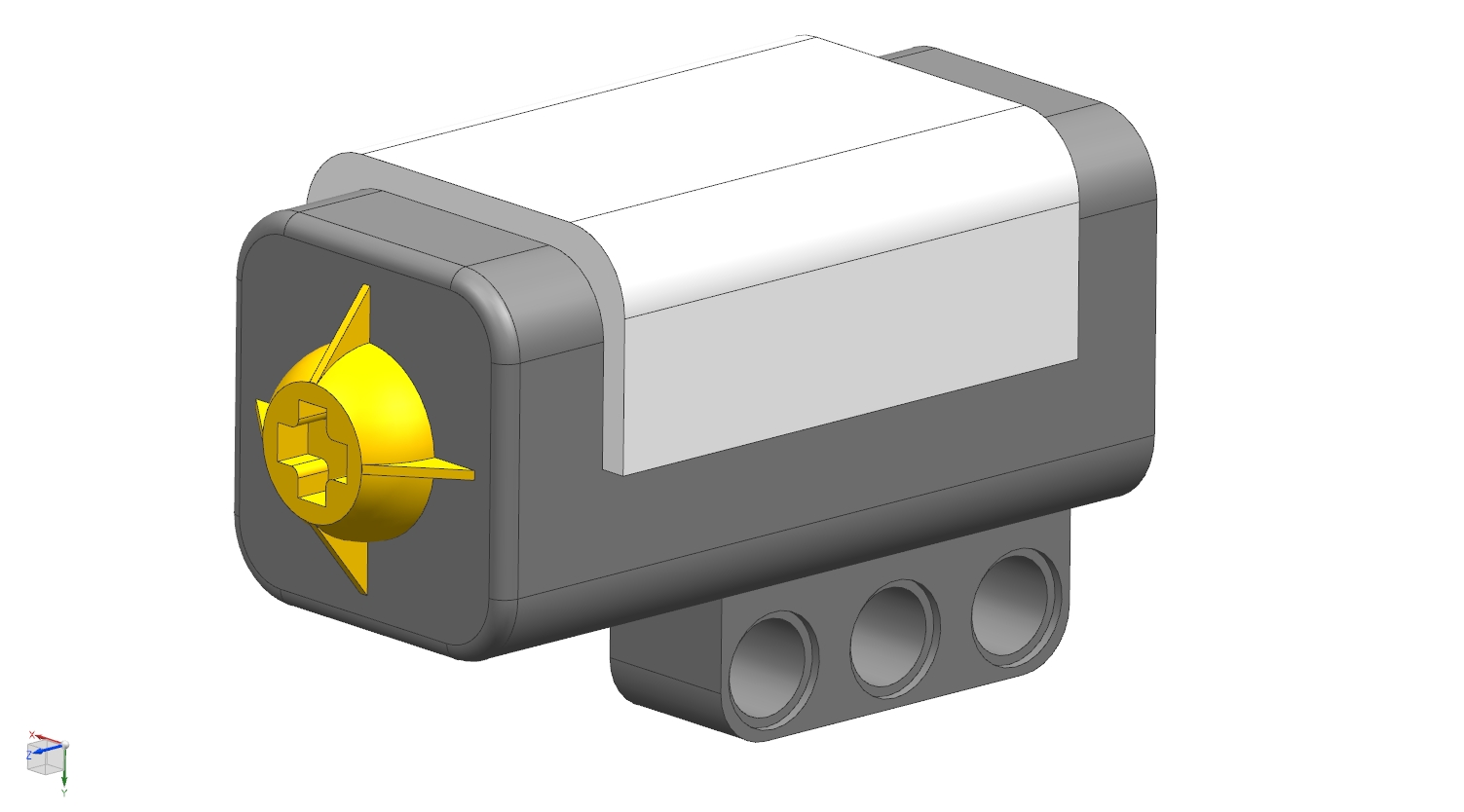

- UBG_Sensorhinten (siehe Abbildung "ubg_sensor_hinten")
- UBG_Sensorhinten_gesamt (siehe Abbildung "ubg_sensor_hinten_gesamt")

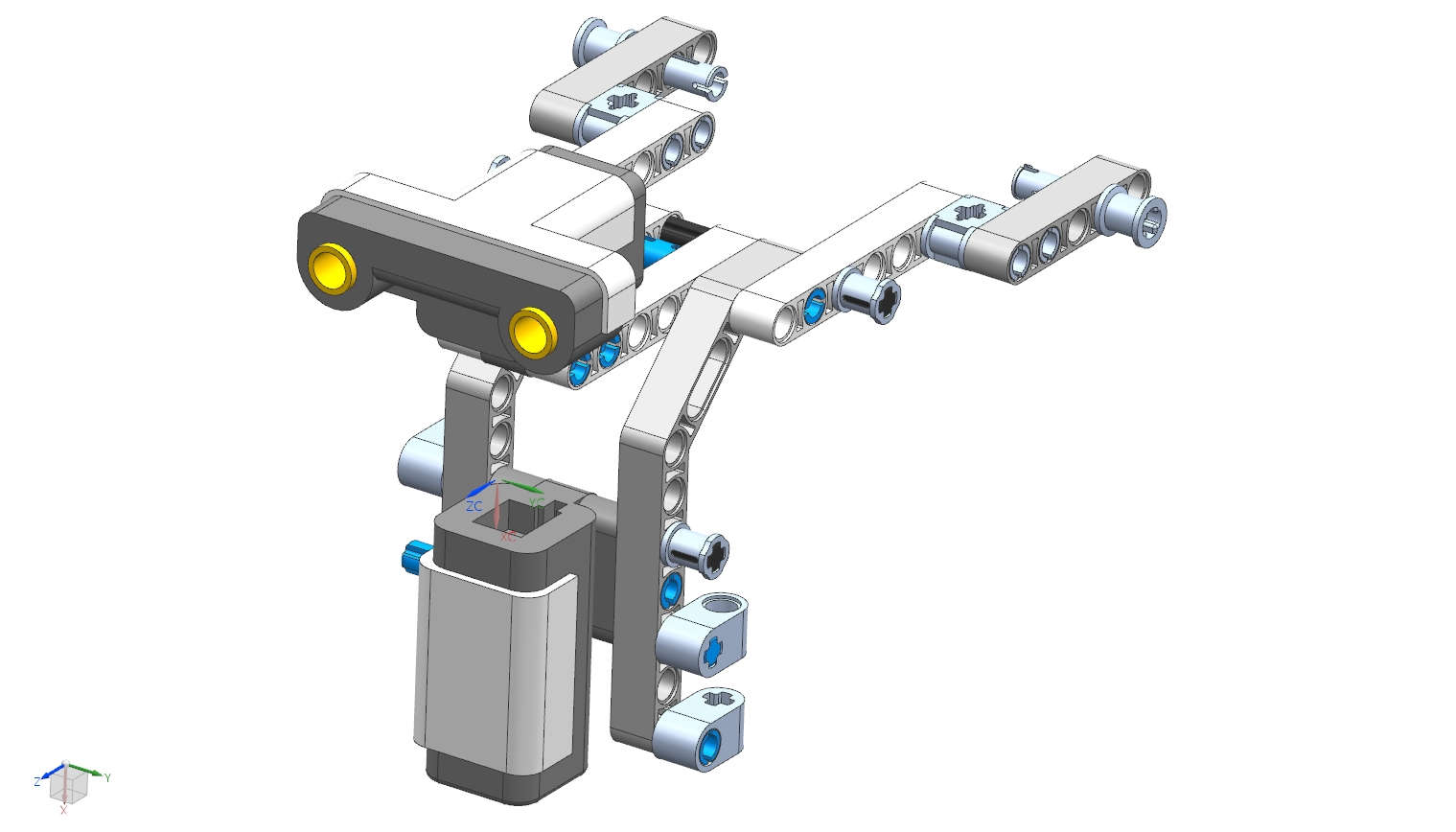

ubg_augen (siehe Abbildung "ubg_augen")
Die Unterbaugruppe Augen besteht aus den folgenden Unterbaugruppen:

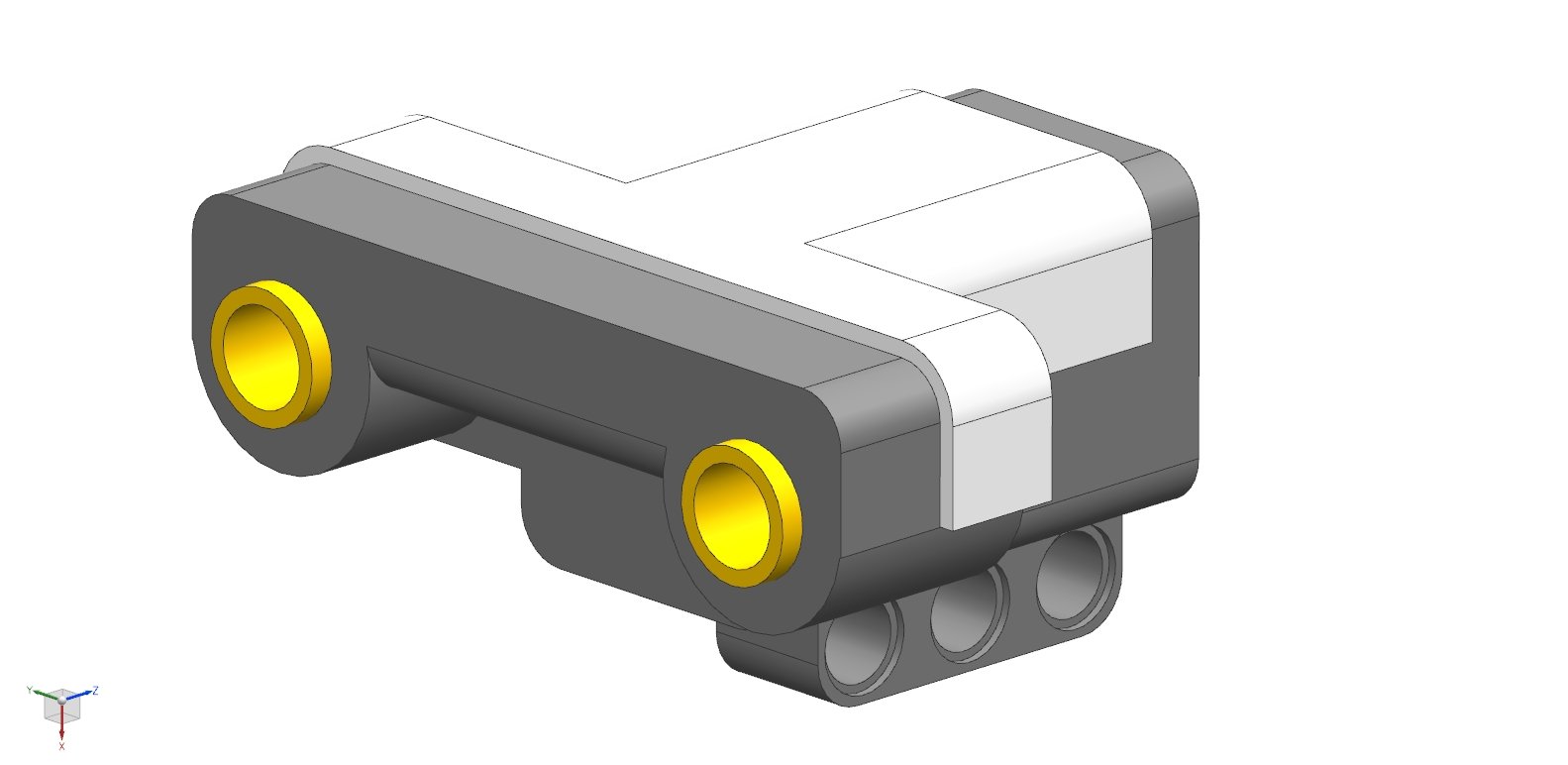

ubg_sensor_ultraschall (siehe Abbildung "UBG_sensor_ultraschall")
- sensor_ultraschall_gehaeuse
- sensor_ultraschall_koerper
- (...)
ubg_sensor_rgb
- bodyrgb
- (...)
- 5er_Balken
- Steckverbinder_Stange (siehe Abbildung "Steckverbinder_Stange")
- Doppel_Steckverbinder
- 9er_Stange
- Aufsteckhuelse_breit
- (...)
