4.2.4.1 Chamfer (Fase)

In dieser Übungseinheit lernen Sie das Feature Chamfer kennen.
Damit können Kanten mit einer Fase versehen werden.



Öffnen Sie das Teil pad, und speichern Sie es unter chamfer gemäß Namenskonvention ab.

Wählen Sie das Feature Chamfer .

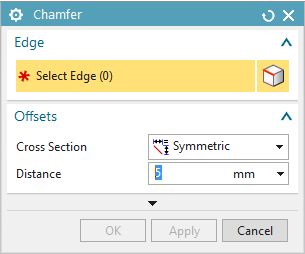

Es erscheint nun nebenstehendes Menü. (siehe Abbildung "Menü Chamfer")



Nach dem Öffnen des Menüs wählen Sie . Nun können Sie einfache Fasen erzeugen. Wählen Sie die Kanten an, an denen die Fase erzeugt werden soll. Klicken Sie die vier Kanten des Polsters an, die parallel zur X-Achse verlaufen. Sie sehen hier bereits wie die Fase aussehen wird.

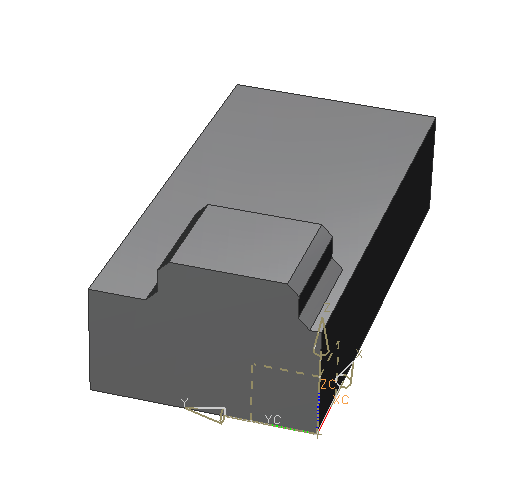

Geben Sie nun unter Distance den Abstand 5 mm ein und beenden Sie die Auswahl mit OK. Wie Sie in Abbildung "Pad mit Fasen" sehen können, kann die Funktion Chamfer nicht nur Material wegnehmen, sondern auch, bei Auswahl einer Innenkante, erzeugen.

Achtung:

Die Vorschau aktualisiert sich nur bedingt selbsttätig. Das heißt, dass die Fase in der Größe der Vorschau erscheint, die bei der letztmaligen Anwendung des Features zum Einsatz kam. Daher kann es vorkommen, dass die Fase in der Vorschau zu groß angezeigt wird und unter Umständen sogar eine Warnmeldung erscheint, weil das Feature in dieser Größe nicht anwendbar wäre. Ignorieren Sie diese Meldung. Sie verschwindet, sobald das Feature erzeugt wird.



Hinweis:

Standardmäßig wird bei der einfachen Fase ein Winkel von 45° vorgegeben.

Um eine Fase zu erzeugen, die durch zwei Abstände definiert wird, wählen Sie . Klicken Sie auf die vier Kanten des großen Quaders, an der das Polster nicht aufliegt. Die Reihenfolge ist unwichtig. Weisen Sie für die Abstände folgende Werte zu:

Bezeichnung	Maß [mm]
First Distance	5
Second Distance	10

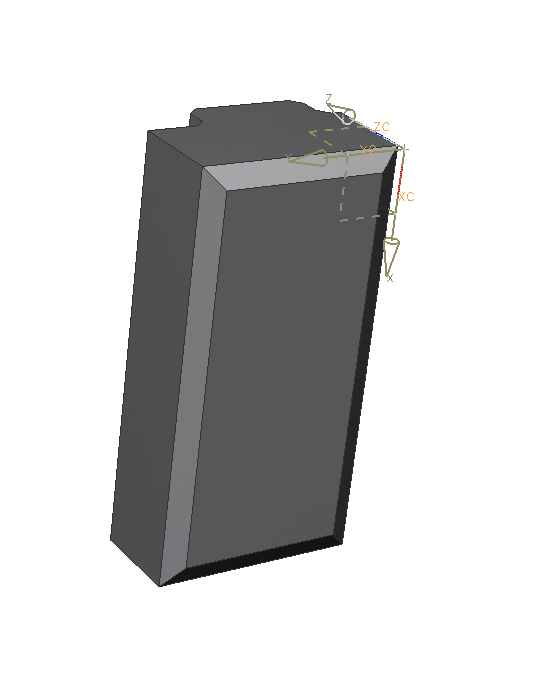

Mit OK wird die Fase erzeugt. (siehe Abbildung "asymetrische Fase")



Hinweis:

Im Falle, dass NX die gewünschten Abstände zur Kante vertauscht hat, können Sie jetzt mit der Option die Ausrichtung umkehren.

Öffnen Sie das Teil cylinder, falls Sie dieses im Laufe des Tutorials bereits erstellt haben. Andernfalls erstellen Sie ein Einzelteil cylinder gemäß Namenskonvention mit einem Zylinder der Maße:

Bezeichnung	Maß [mm]
Diameter	20
Height	50



Wählen Sie das Feature Chamfer .

Wählen Sie . Klicken Sie dann die beiden Außenkanten an.
Weisen Sie folgende Werte zu:

Bezeichnung	Maß [mm]
Distance	2
Angle	15

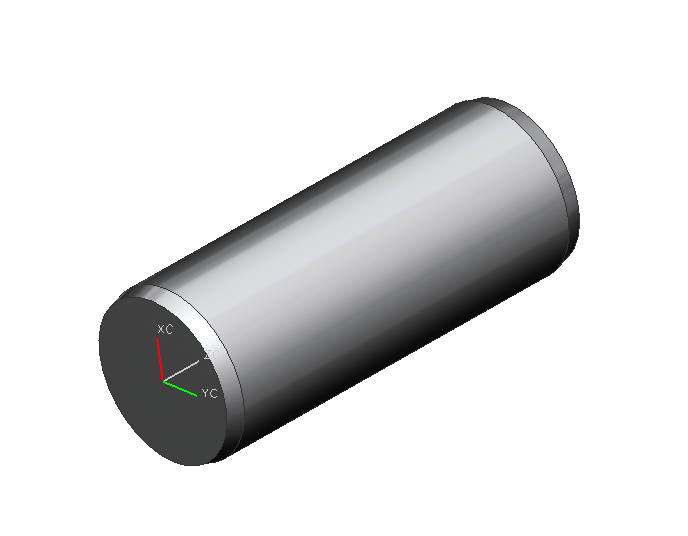

Mit OK wird die Fase erzeugt. (siehe Abbildung "Fase an Zylinder")



Hinweis:

Beim Erstellen einer Fase an einer Kante eines Zylinders, kann es vorkommen, dass ein sogenannter Feature Alert angezeigt wird. Dies ist nicht weiter schlimm.
