In dieser Übungseinheit lernen Sie, wie man einem Bauteil Material zuweist.
Öffnen Sie das Teil boss, sofern Sie es im Laufe des Tutorials bereits erstellt haben, und speichern Sie es unter material gemäß Namenskonvention ab. Andernfalls erstellen Sie das Einzelteil material mit einem Zylinder als Grundkörper mit folgenden Maßen:
| Bezeichnung | Maß [mm] |
|---|---|
| Diameter | 20 |
| Height | 50 |
und zwei Knäufen, die Sie mittig auf den Kreisflächen des Zylinders positionieren, mit den Maßen:
| Bezeichnung | Maß [mm] |
|---|---|
| Diameter | 10 |
| Height | 20 |
(siehe Abbildung "zweiter Knauf angefügt")

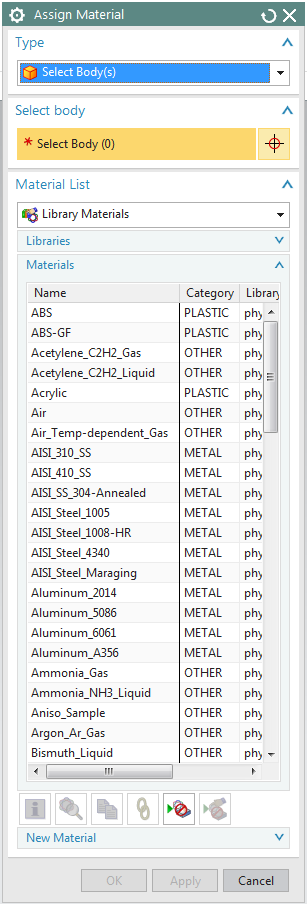

Mit der Menüfolge Tools -> Materials -> Assign Materials öffnen Sie das Fenster Assign Material. (siehe Abbildung "Menü Material")
Wählen Sie nun das Bauteil, dem Sie ein Material zuweisen möchten aus. Stellen Sie im Menü Material List die Option
ein, um Ihrem Bauteil ein Material zuweisen zu können. Unter New Material wird die Datenbank nach dem Typ (z.B.
) gefiltert.
| Hinweis: |
|
