5.3.2 Distance

Mit der Funktion Measure können Sie unter anderem Abstände zwischen Kanten, Ebenen, Achsen, etc. und Längen, Radien etc. von Kanten und Kurven messen. Diese ergeben sich durch die Auswahl von verschiedenen Objekten und Messfilter.

Wählen Sie zunächst wieder den Befehl Measure

Abstand

Abstand

Um den direkten Abstand zwischen zwei Punkten zu bestimmen müssen Sie zunächst die beiden Punkte definieren. Soweit Sie den Distance Messfilter aktiviert haben wird Ihnen nun der Abstand zwischen diesen beiden Punkten angezeigt. Der erste Punkt definiert den Startpunkt und der zweite den Endpunkt. Wenn Sie nun nachträglich den Start oder Endpunkt versetzen wollen, wählen Sie den entsprechenden Punkt in der Liste aus und ändern diesen wie gewünscht. Neben Punkten wird diese Funktion auch direkt für Kurven, Kanten, Flächen und Volumen unterstützt. Hier wird jeweils der minimale und maximale Abstand (mit dem Dropdownmenü in der Anmerkung wählbar) zwischen zwei Objekten gemessen (siehe Abbildung "Abstand").

Projezierter Abstand

Objektliste


Projezierter Abstand

Um den Abstand zwischen zwei Objekten nur in einer bestimmten Richtung zu messen, müssen Sie neben den beiden Objekten noch einen Richtungsvektor wählen. Standardmäßig bietet ihnen NX hierfür die Richtungsvektoren des globalen Koordinatensystems als blaue Pfeile an. Um den Abstand zwischen zwei Punkten zu messen gehen sie wie folgt vor:

1. Stellen Sie im Measure Dialog "Object to Measure" auf "Point". Benutzen sie die Messmethode "Free".

2. Klicken Sie beide Punkte an, zwischen welchen sie messen möchten. Die Punkte sollten in ihrer Objektliste erscheinen.

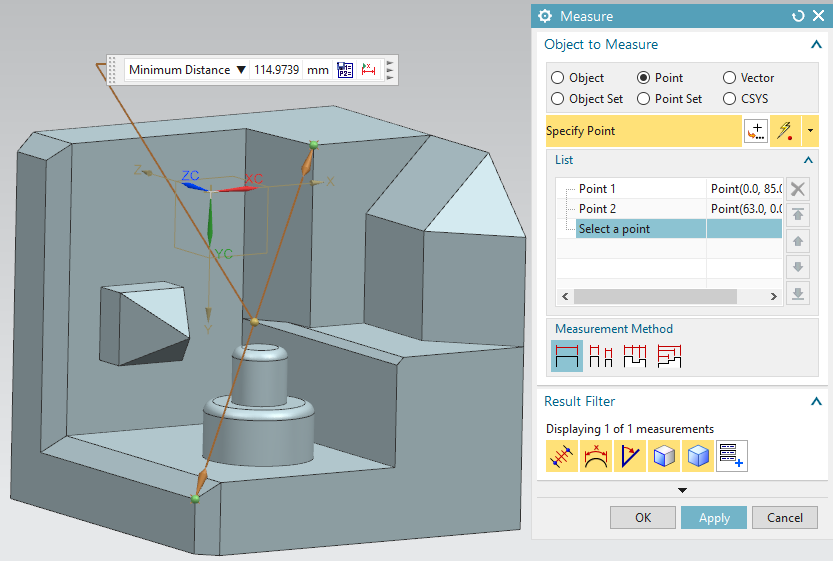

3. Wählen Sie in ihrer Objektliste das unterste Element, sodass es blau markiert ist (ein Vektor für die Messrichtung muss direkt auf die zu messenden Punkte folgen) (siehe Abbildung "Objektliste")

4. Wenn Sie zuvor Punkte angewählt haben, wird das letzte Element in ihrer Objektliste noch "Select a point" heißen. Sobald sie nun "Vector" als Object to measure einstellen, wird es umbenannt in "Select a vector" und 3 blaue Hilfsvektoren, die die Hauptkoordinatenrichtungen repräsentieren, erscheinen.

5. Wählen sie nun den Vektor, entlang welchem Sie den Abstand messen möchten. Dies kann durch anklicken der drei blauen Richtungspfeile, oder durch spezifizieren eines Vektors mittels des Vector Dialogs erfolgen.

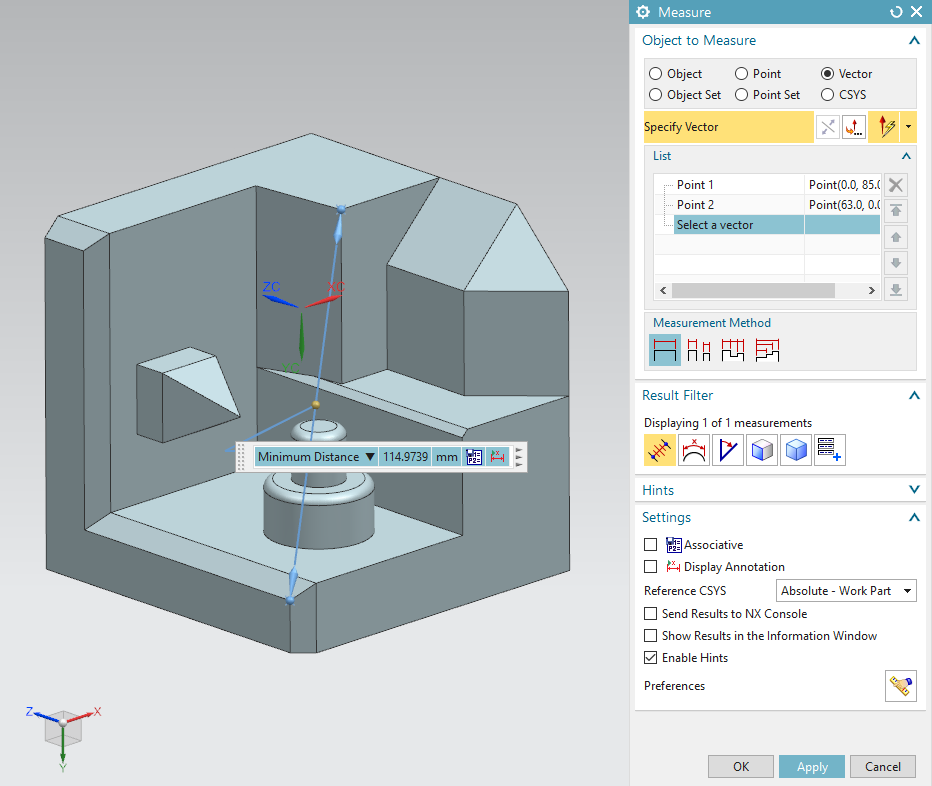

Ihr Resultat sollte nun je nach angewählten Punkten und Vektoren ähnlich wie im Bild rechts aussehen (siehe Abbildung "Projezierter Abstand").

Sollten Sie nun in einer anderen Dimension zwischen den zwei Punkten messen wollen, klicken Sie Ihren zuvor spezifizierten Vektor in ihrer Objektliste an und ändern sie ihn mittels des Vector Dialogs . Um im Vector Dialog einen neuen Vektor auswählen zu können, müssen Sie zunächst im oberen Dropdownmenü Fixed abwählen und beispielsweise Inferred vector o.Ä. einstellen.

Längen

Kantenlänge

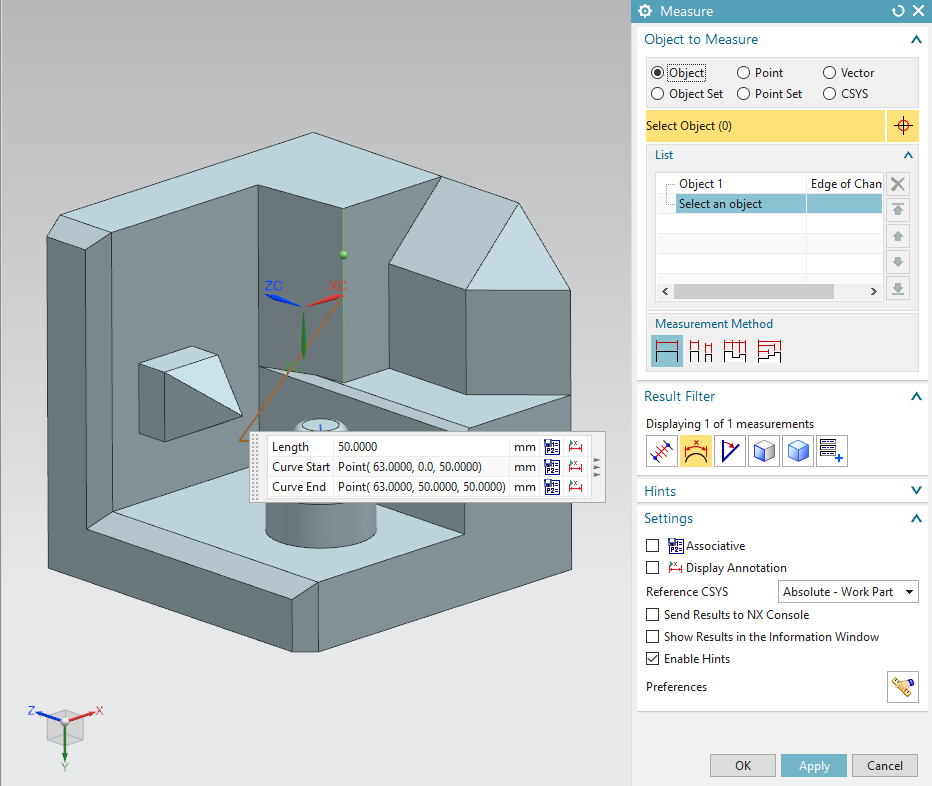

Um die Längen von Kanten und Kurven zu messen, müssen Sie zunächst den Curve/Edge Filter aktivieren. Wenn Sie nun eine einzelene Kante anwählen, wird unter anderem deren Länge angezeigt (siehe Abbildung "Kantenlänge"). Diese Funktion ist sehr nützlich um die Länge von Strecken und Kreisbögen zu messen.
Wählen Sie Object Set unter Object to Measure, um mehrere Kanten und/oder Kurven anzuwählen. NX zeigt Ihnen nun die Summe der Länge der angewählten Kanten an.

Radius und Durchmesser

Radius & Durchmesser

Radius aus Flächeeigenschaften

Radius aus Projektion

Um den Radius oder den Durchmesser beispielsweise einer Bohrung oder Verrundung oder allgemein eines Kreisbogens oder Kreises zu messen, wählen Sie wieder den Curve/Edge Messfilter. Anschließend wählen Sie die zu messende Kante oder Kurve (siehe Abbildung "Radius & Durchmesser").

Kompizierte Radien, die keine unmittelbaren Kanten aufweisen, wie zum Beispiel eine Kantenverrundung an der Grund- oder Deckfläche eines Zylinders, können hiermit nicht direkt gemessen werden. Um den Radius einer solchen Fläche messen zu können, wählen Sie zuerst den Messfilter Face sowie die entsprechende zu messende Fläche. Bei Verrundungen mit konstantem Radius liefert die Messung Min Radius of Curvature den Radius der Verrundung (siehe Abbildung "Radius aus Flächeneigenschaft"). Alternativ können Sie den Radius zum Beispiel über das Messen des projezierten Abstands bestimmen (siehe Abbildung "Radius aus Projektion").

Screen Distance

Neben Measure existiert noch die Funktion Screen Distance . Mit dieser Funktion werden Abstände zweier Punkte in der Bildschirmebene, wie bei einer 2D-Zeichnung, gemessen. Es ist Vorsicht geboten, da das Programm nicht immer die Kante auswählt, die eigentlich angewählt werden sollte. Dadurch gibt das Messergebnis nicht immer den gesuchten Abstand wieder. Nutzen Sie diese Analysefunktion nicht in der 3D-Modellierung.

Zusammenfassung

	Abstand zwischen zwei Punkten oder Objekten Abstand zwischen zwei Punkten oder Objekten in Projektionsrichtung Längen von Kanten und Kurven Radien und Durchmesser
	Abstand zwischen zwei Punkten in 2D-Ansicht
