In dieser Übungseinheit lernen Sie die Featurebemaßung von NX kennen. Mit der Featurebemaßung können Maße aus der Modellierung bequem übernommen werden, indem man diese einfach einblendet.
Wählen Sie Feature Parameters

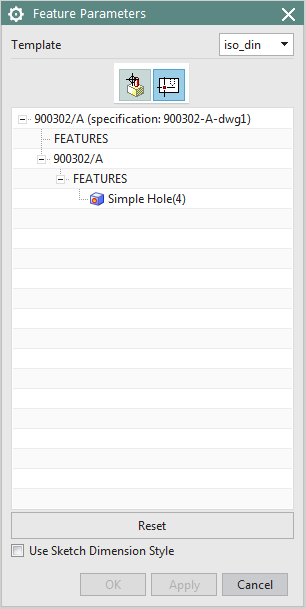

. Es öffnet sich das Fenster Feature Parameters (siehe Abbildung "Feature Parameters"). In diesem Fenster werden alle Features aufgelistet, die bei der Modellierung verwendet wurden.
. Es öffnet sich das Fenster Feature Parameters (siehe Abbildung "Feature Parameters"). In diesem Fenster werden alle Features aufgelistet, die bei der Modellierung verwendet wurden.In diesem Fall wurde nur das Feature Simple Hole bei der Modellierung verwendet.
- Wählen Sie das Feature Simple Hole im Fenster oder direkt in einer Zeichnungsansicht aus.
- Klicken Sie auf Select Views

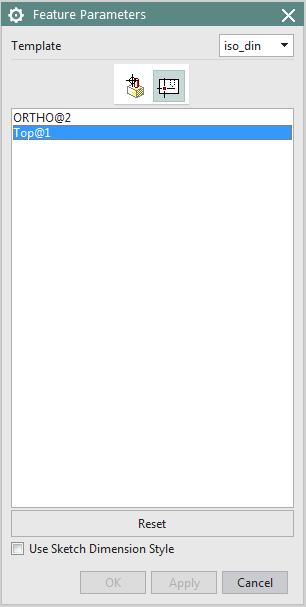

. - Wählen Sie die Ansicht, in der die Bemaßung des Features erfolgen soll. In diesem Beispiel wählen Sie die Basisansicht (siehe Abbildung "Ansicht ausgewählt").
- Bestätigen Sie mit Apply, um noch weitere Feature-Bemaßungen hinzuzufügen, oder mit OK, um nur die gewählte Feature-Bemaßung zu erstellen und Feature Parameters zu beenden.

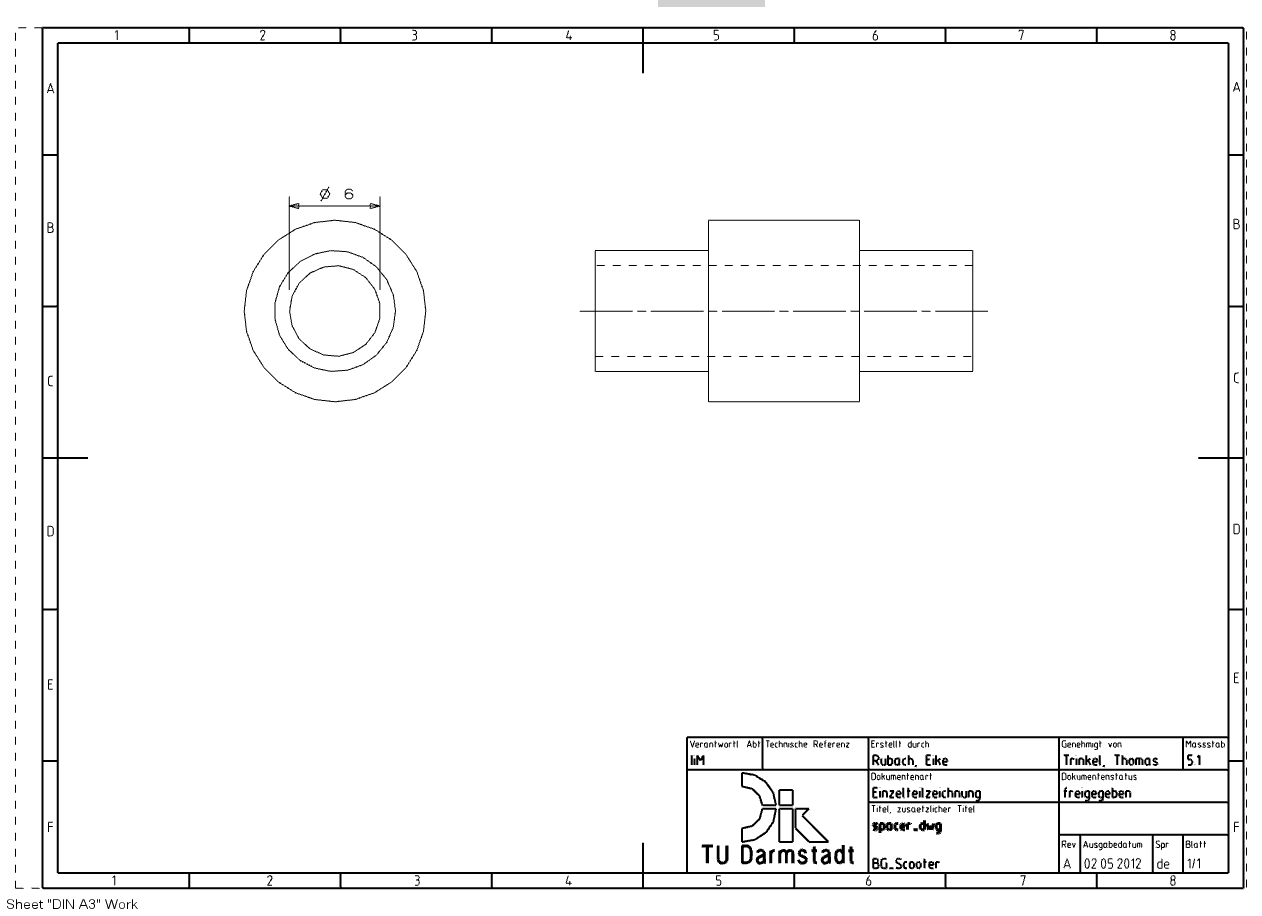

Die Bemaßung der Bohrung erscheint nun in der Basisansicht. Durch Markieren und ziehen können Sie die Bemaßung verschieben. Ihre Zeichnung sollte jetzt wie in der Abbildung (siehe Abbildung "Automatische Bemaßung") aussehen.
