Diese Übungseinheit beschreibt den Umgang mit Selection Intent, eine Option zur Auswahl mehrerer Objekte innerhalb eines Features. Dies vermindert nicht nur den Aufwand beim ersten Erstellen Ihrer Konstruktion, sondern beugt, besonders auch beim nachträglichen Bearbeiten, Fehlern vor. Im Folgenden werden die unterschiedlichen Auswahlmöglichkeiten für Kanten durchgegangen, je nach Feature können aber auch Auswahlabsichten für Flächen festgelegt werden. Deren Auswahloptionen gestalten sich in etwa analog.

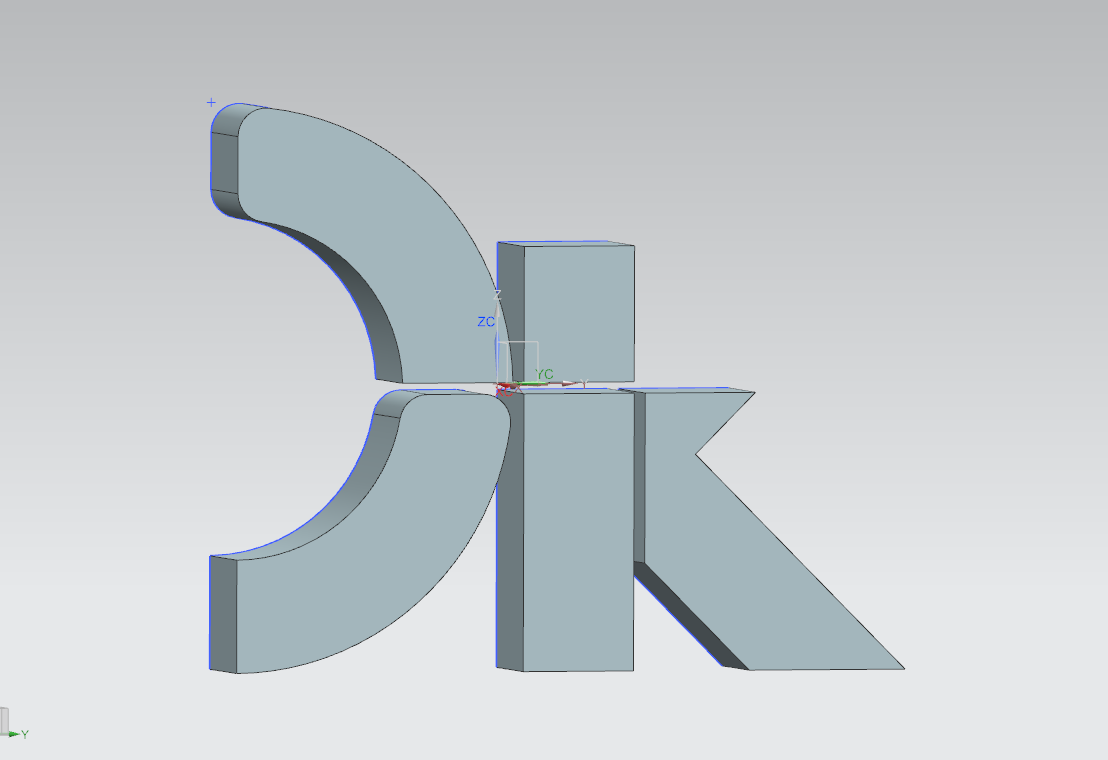

Öffnen Sie das Teil dik, sofern Sie es im Verlauf des Tutorials erstellt haben und speichern Sie es gemäß Namenskonvention mit dem Namen Selection Intent ab. Sollte Ihnen dieses Teil nicht zur Verfügung stehen, erstellen Sie ein neues Teil mit dem Namen selection_intent gemäß Namenskonvention und erzeugen Sie darin einen beliebigen Sketch mit einer geschlossenen Form, z.B. ein Rechteck oder Ähnliches.
Löschen Sie, falls vorhanden, das bestehende Extrude Feature und wählen Sie das
Feature Extrude
.
In der Auswahlleiste erscheint nun oben mittig ein Menü zu Ihrer Auswahlabsicht. Wählen Sie
hier zunächst
und anschließend die Kurven Ihres Sketches, die den
oberen Teil des "D"s umschließen, bzw. eine andere Fläche.
Extrudieren Sie die gewählte Fläche um 20 mm und bestätigen Sie mit OK.
Öffnen Sie nun Ihren Sketch und verrunden Sie einige Ecken mit der Option
Fillet
mit Radius

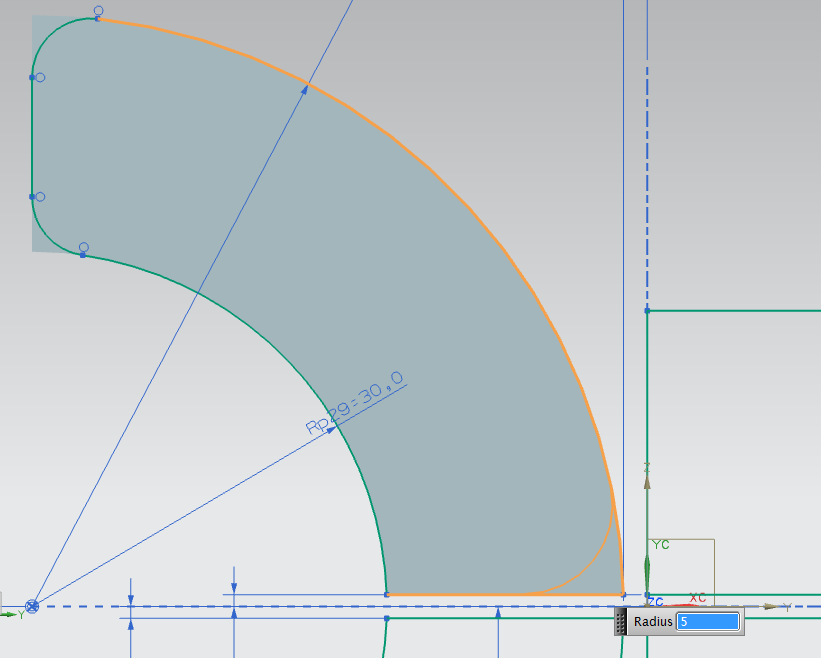

5 (siehe Abbildung "Ecken
runden").
Bestätigen Sie mit Finish Sketch
.

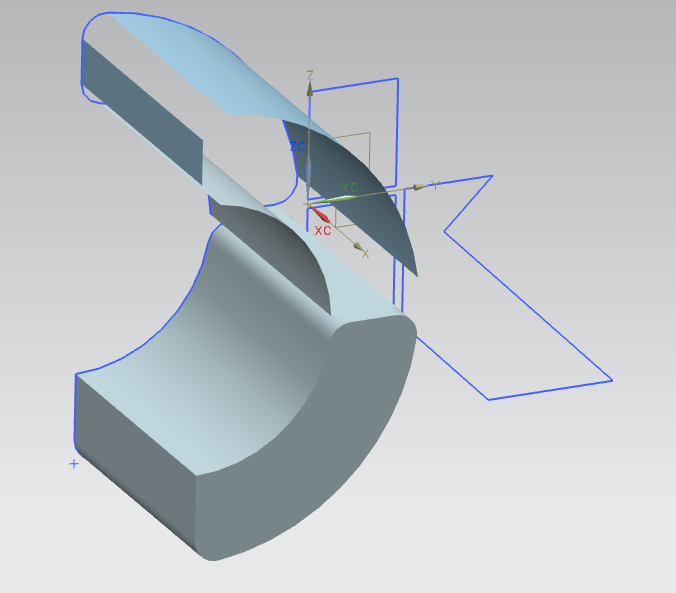

Sie erhalten die Fehlermeldung "Warning: The number or types of bodies have changed." und stellen fest, dass Sie nun keinen kompletten Körper mehr erhalten, sondern nur noch einige Ränder zu Flächen extrudiert werden, da Ihre ausgewählte Kurve nicht mehr geschlossen ist. (siehe Abbildung "Extrude Single Curves/Tangent Curves")
Schließen Sie die Fehlermeldung und beginnen Sie erneut einen Extrude zu
erstellen, aber wählen Sie für Ihre Auswahlabsicht
und anschließend die Kurven, die zusammen eine
geschlossene Kurve um den unteren Teil des "D"s bilden, bzw. eine andere Fläche
umschließen.
Verrunden Sie hiernach auch in diesem Sketch einige Ecken mit Fillet .
Diesmal erhalten Sie keine Fehlermeldung und einen vollständig extrudierten Körper, da Sie mit Tangent Curves auch tangential durchgängige Ketten von Kurven/Kanten auswählen.
Die richtige Wahl beim Selection Intent kann auch den Arbeitsaufwand deutlich verringern.
Löschen Sie beide Extrude Features, und beginnen Sie ein neues zu erstellen.
und
anschließend im Part Navigator den Sketch an. Sie finden das Dropdown-Menü in der
Selection Symbolleiste direkt oberhalb des CAD-Bildschirms.Die folgende Tabelle gibt einen kurzen Überblick über einige der möglichen Auswahlbereiche:
| Selection Intent | Beschreibung |
| Single Curves | Einzelne Auswahl von mehreren Kurven/Kanten |
| Connected Curves | Auswahl einer Kette von verbundenen Kurven/Kanten |
| Tangent Curves | Auswahl einer tangential durchgängigen Kette von Kurven/Kanten |
| Feature Curves | Auswahl aller Kurven eines Features (z.B. Sketch) |
| Face Edges | Auswahl aller Kanten einer Oberläche eines Körpers |
| Sheet Edges | Auswahl aller Kanten einer Fläche (auch ohne Körper) |
| Region Boundary Curves | Auswahl aller Kanten einer Bereichs abgrenzenden Kurve |
| Curves in Group | Auswahl aller Kanten einer Gruppe von Kurven |
| Infer Curves | Automatische Auswahlregel je nach gewähltem Objekttyp |
