Der Befehl Edit Cross Section
ist nur im History Mode verfügbar.
| Achtung: | Eine dieser Funktion sehr ähnliche Funktion, Edit Section, ist hingegen nur im History Free-Mode verfügbar. |
Edit Cross Section erlaubt es Ihnen, den Querschnitt Ihres Bauteils als Sketch darzustellen und diesen zu bearbeiten.
Der Unterschied dieser beiden Funktionen liegt darin, dass Sie bei Edit Section eine Fläche auswählen müssen, auf der der Querschnitt des Körpers anschließend dargestellt wird, wohingegen bei Edit Cross Section mehrere Flächen ausgewählt werden müssen, deren Querschnitt daraufhin als Sketch dargestellt wird. Anschließend werden Sie bei Edit Section sofort nach Auswahl und Bestätigung der Bezugsfläche in den Sketch-Modus überführt, während Sie bei Edit Cross Section im Dialogfenster auswählen müssen, dass Sie den Sketch bearbeiten möchten, um in den Sketch-Modus zu gelangen.
Auch dies wird erneut an dem Ihnen bereits bekannten Beispiel veranschaulicht.
Erstellen Sie dazu zunächst eine Hilfsebene (Datum Plane) parallel zur YZ-Ebene im Abstand von 50mm in positive x-Richtung. Wählen Sie anschließend, da Sie sich im History Mode befinden, die Funktion Edit Cross Section . Klicken Sie nun die Flächen an, welche Sie bearbeiten möchten und wählen Sie anschließend unter Select Plane Ihre soeben erstellte Hilfsebene. Gehen Sie anschließend auf Edit Section Curve

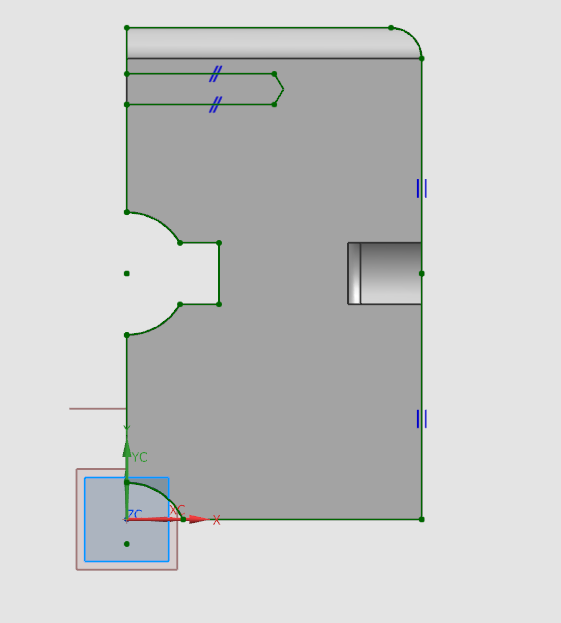

. Sie befinden sich nun im Sketch Modus. (siehe Abbilung "Körper im Sketch")
Hier können Sie nun durch Verändern der Sketchlinien den Querschnitt des Körpers verändern.
