6.2.1 Erstellen des Einzelteils

In dieser Übungseinheit sollen Sie das Einzelteil stangen_querverbinder des Mindstorms^®-Roboters erstellen. Aufgrund der Komplexität des Bauteils werden Sie eine vereinfachte Version erstellen. In den weiteren Bildern wird aber das originale Bauteil abgebildet sein. (siehe "Stangen_Querverbinder")

Da Sie das Bauteil nicht nur für die später zu erstellende Baugruppe, sondern auch für das Kapitel 9 ("PMI") dieses Tutorials brauchen werden, ist es wichtig, dass Sie den stangen_querverbinder korrekt konstruieren.

---



Stangen_Querverbinder

Erzeugen Sie ein Einzelteil mit dem Namen stangen_querverbinder gemäß Namenskonvention.

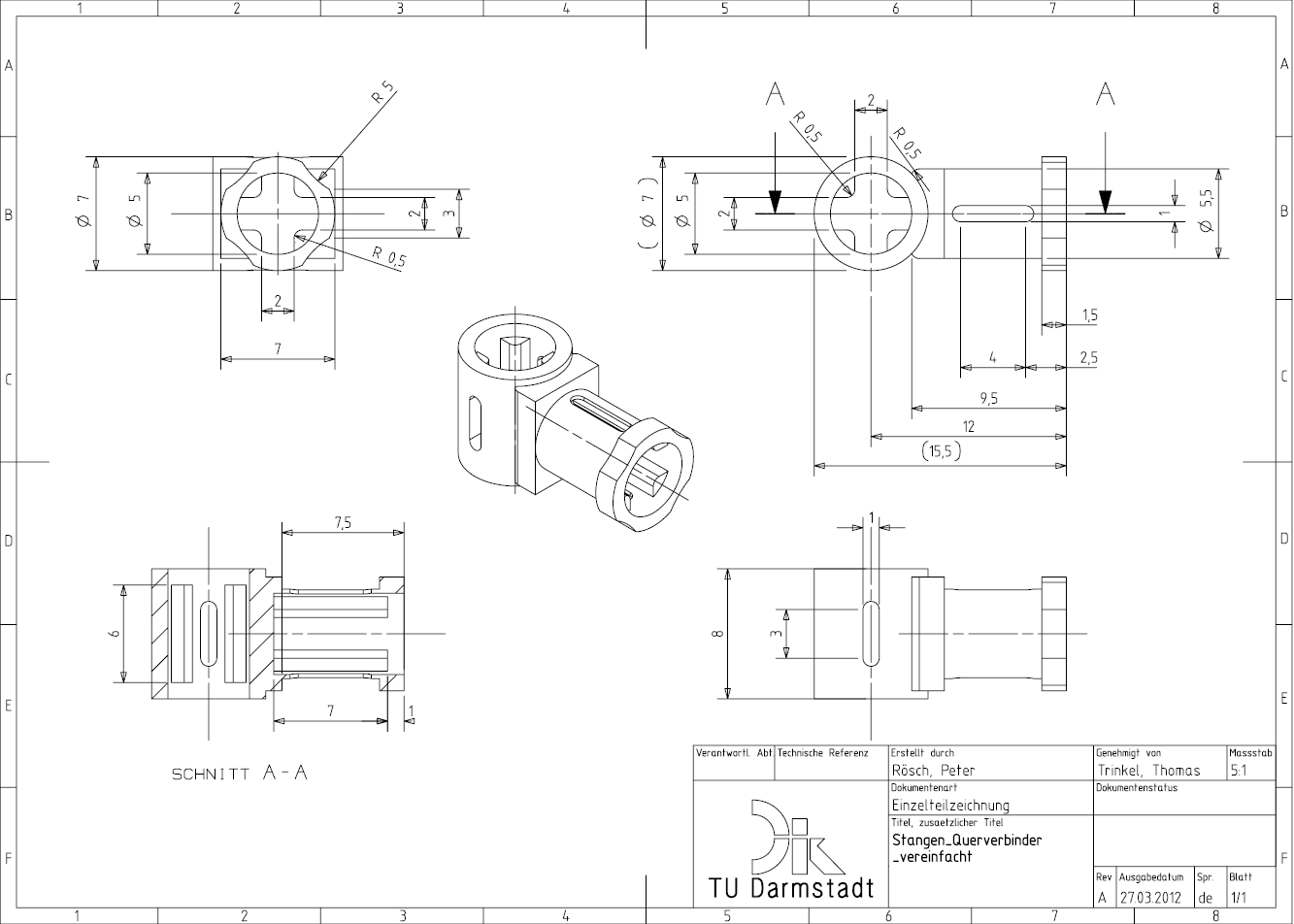

Die Maße des Bauteils können Sie aus der technischen Zeichnung (siehe Zeichnung "Stangen_Querverbinder") entnehmen.

Hinweis:

Informationen zu Technischen Zeichnungen finden Sie unter Norm Info im Moodle Kurs zur Veranstaltung.

Nachdem Sie das Einzelteil modelliert haben, färben Sie es in der Farbe "Pale Plum" (#117). (siehe Abschnitt  4.5.4 "Farben zuweisen")

Hinweis:

Prinzipiell ist eine Farbzuweisung auch später, in der Baugruppe möglich, wird dann aber als Eigenschaft der Baugruppe gespeichert. Dadurch wird innerhalb dieser Baugruppe die Farbeigenschaft des Einzelteils überdeckt. Außerhalb der Baugruppe behält das Einzelteil seine ursprüngliche Farbe.
