7.2.1.3 Haupt- und Anschlussmaße

In dieser Übungseinheit werden Sie der Vollständigkeit halber die Haupt- und Anschlussmaße in die Baugruppenzeichnung einfügen.

Dazu benötigen Sie die Spezifikation ubg_rolle_schnitt_dwg, die Sie im vorangehenden Übungsabschnitt erzeugt haben.



Zur vollständigen Baugruppenzeichnung gehört das Einfügen von Haupt- und Anschlussmaßen.
Preview

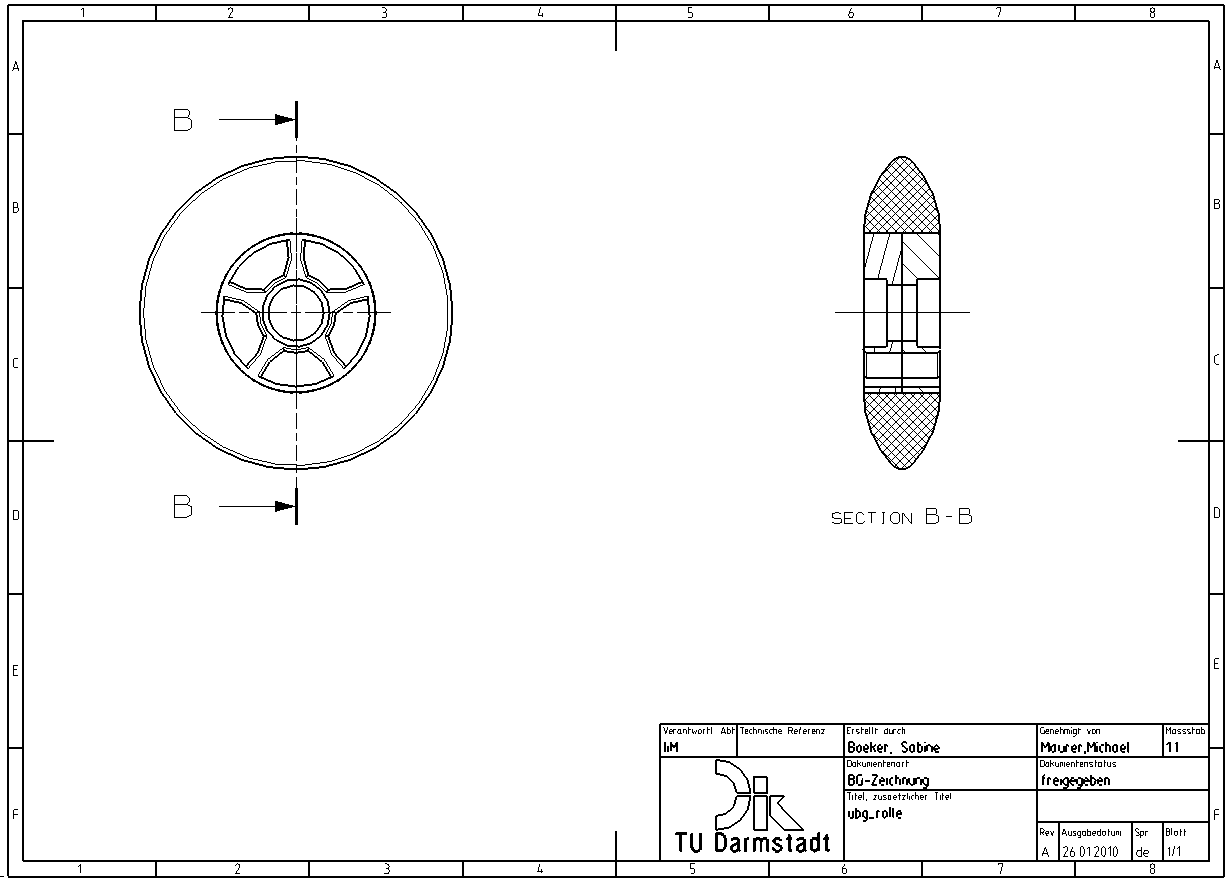

Rolle mit ausgeblendeten Modellen
Preview
Haupt- und Anschlussmaße

Blenden Sie zunächst folgende Modelle im Assembly Navigator alt aus:

  • kugellager (2x)
  • spacer
  • achse_vorne
  • achsschraube

Nachdem Sie Ihre Zeichnung aktualisiert haben, sollte sie wie in der Abbildung (siehe Abbildung "Rolle mit ausgeblendeten Modellen") aussehen. Fügen Sie in der Seitenansicht die Hauptabmaße und Anschlussmaße ein. In dieser Zeichnung sind dies:

  • Durchmesser der Rolle
  • Breite der Rolle
  • Durchmesser der Einheitsbohrungen, in die später die Lager gefügt werden
Vervollständigen Sie Ihre Baugruppenzeichnung gemäß der Abbildung (siehe Abbildung "Haupt- und Anschlussmaße").

Hinweis:
  • In Baugruppenzeichnungen werden in der Regel keine Bemaßungen eingetragen. Ausnahmen bilden nur die Haupt- und Anschlussmaße, die wichtig sind, um den Einbau einer Komponente vorbereiten zu können. Häufig werden sie auch in Angebotszeichnungen eingetragen, sodass ein Kunde sofort feststellen kann, wie die beauftragten Teile in seine bestehende Anlage eingefügt werden müssen.
