4.2.3.2 Boss (Knauf)

In dieser Übungseinheit lernen Sie das Feature Boss kennen.
Damit ist es möglich Wellenabsätze oder zylindrische Aufsätze zu erzeugen.

Öffnen Sie das Teil cylinder, sofern Sie es im Laufe des Tutorials bereits erstellt haben, und speichern Sie es unter boss gemäß Namenskonvention ab. Andernfalls erstellen Sie das Einzelteil boss mit einem Zylinder als Grundkörper mit folgenden Maßen:

Bezeichnung	Maß [mm]
Diameter	20
Height	50

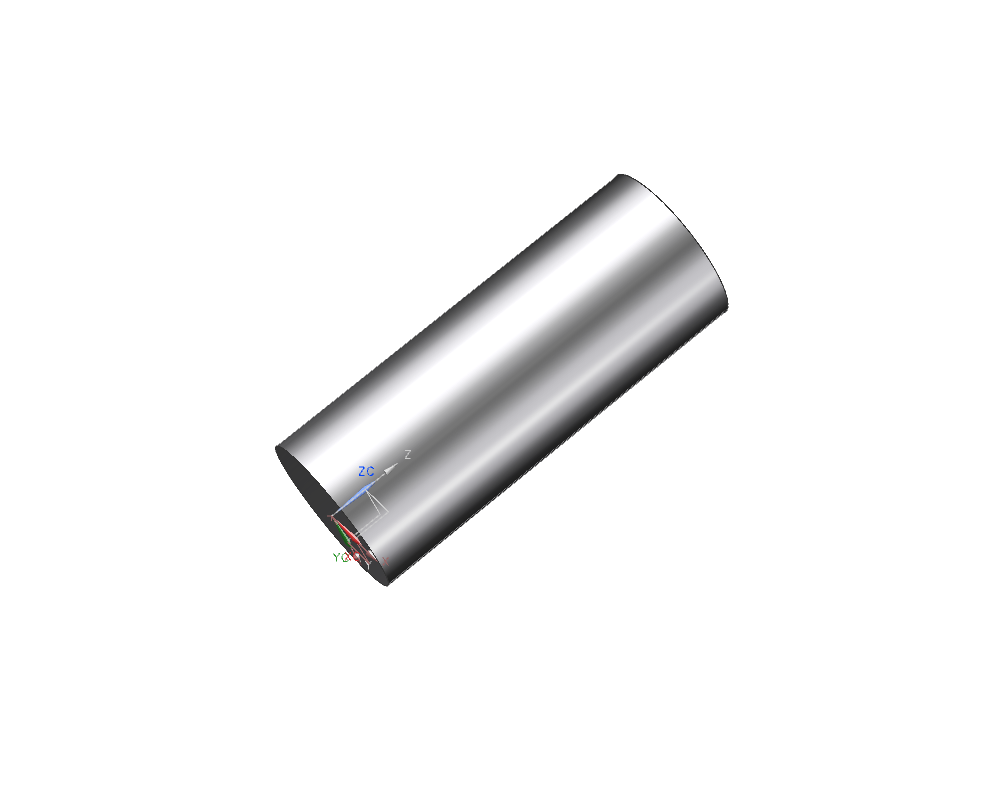

(siehe Abbildung "Grundkörper Zylinder")

Wählen Sie das Feature Boss .

Geben Sie im Fenster Boss die Werte für den Durchmesser und die Höhe ein.

Bezeichnung	Maß [mm]
Diameter	10
Height	20

Wählen Sie im nächsten Schritt eine der beiden Stirnseiten des Zylinders aus, um den Boss (Knauf) zu platzieren. Bestätigen Sie mit OK.

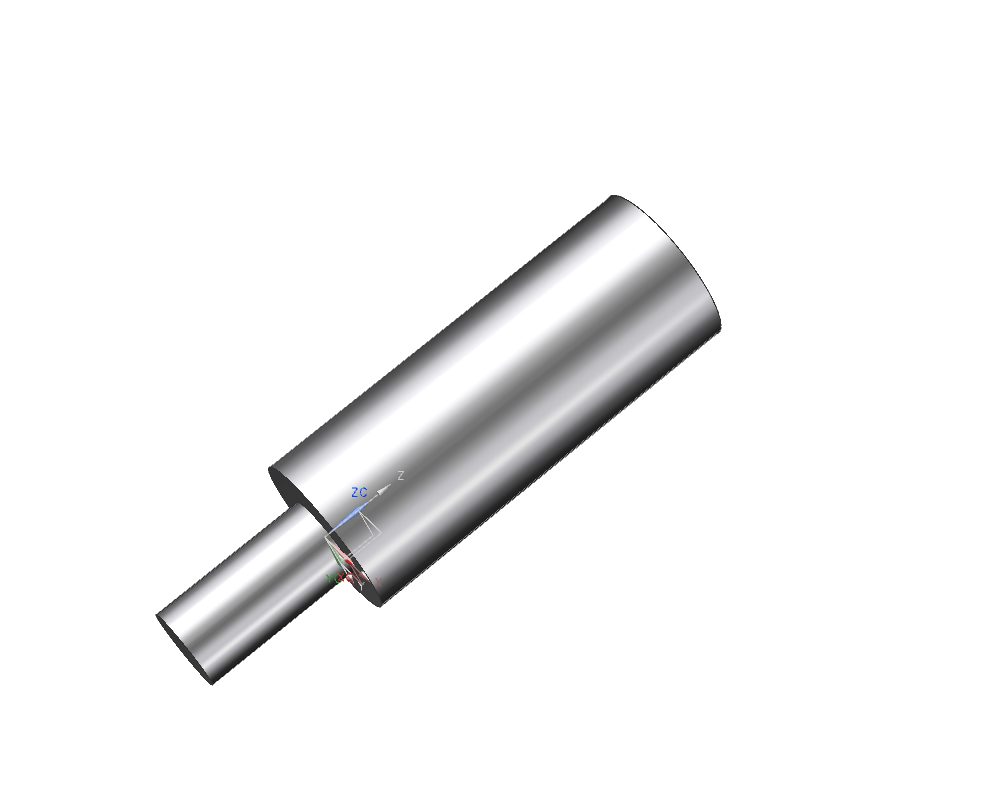

Der Boss (Knauf) sollte an der ausgewählten Fläche erscheinen. (siehe Abbildung "Knauf angefügt")

Im Fenster Positioning müssen Sie den Knauf nun ausrichten.

Wählen Sie aus den gegebenen Optionen (Point onto Point) aus.

Klicken Sie die Außenkante des Zylinders an, um die Referenzierung zu erzeugen.

Es erscheint ein neues Fenster Set Arc Position in welchem Sie zu einer genaueren Auswahl aufgefordert werden. Klicken Sie auf Arc Center, damit schließen Sie die Positionierung ab.

Erstellen Sie auf der gegenüberliegenden Fläche des Zylinders den bereits modellierten Knauf noch einmal. (siehe Abbildung "zweiter Knauf angefügt")
