4.2.3.6 Groove (Einstich)

In dieser Übungseinheit lernen Sie das Feature Groove (Einstich) kennen. Damit können Einstiche auf Wellen erzeugt werden.

---

Öffnen Sie das Teil boss, sofern Sie es im Laufe des Tutorials bereits erstellt haben, und speichern Sie es unter groove gemäß Namenskonvention ab. Andernfalls erstellen Sie das Einzelteil groove mit einem Zylinder als Grundkörper mit folgenden Maßen:

Bezeichnung	Maß [mm]
Diameter	20
Height	50

und zwei Knäufen, die Sie mittig auf den Kreisflächen des Zylinders positionieren, mit den Maßen:

Bezeichnung	Maß [mm]
Diameter	10
Height	20

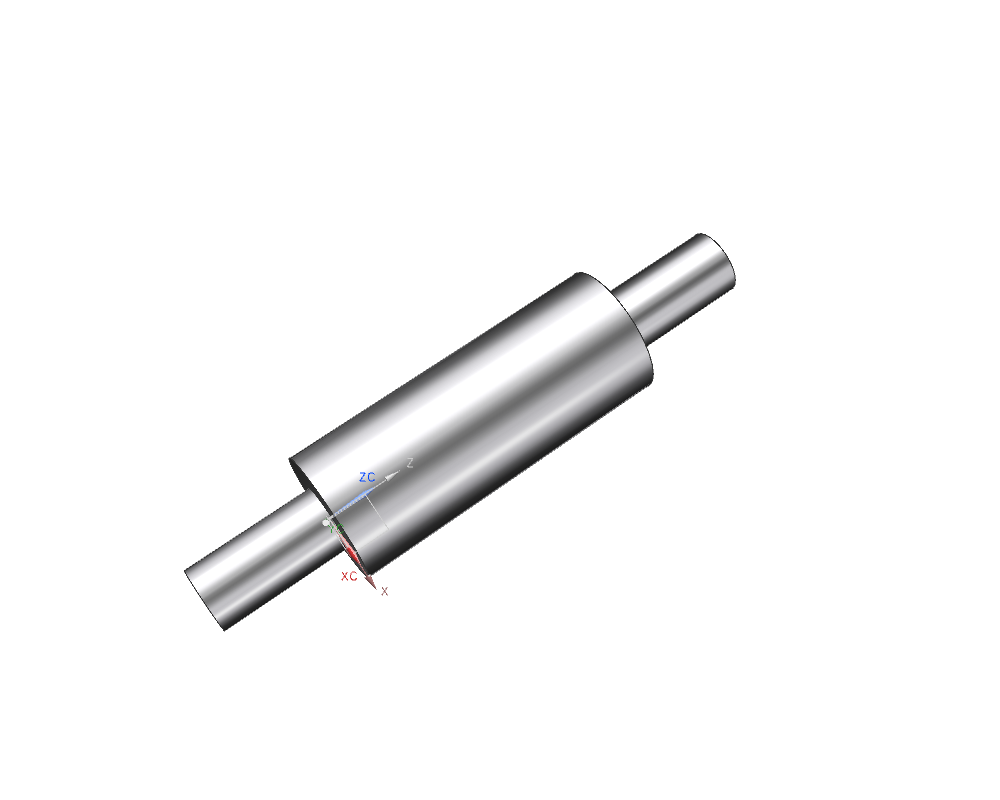

(siehe Abbildung "Zylinder mit Knauf")

Wählen Sie das Feature Groove .

Klicken Sie im Fenster Groove den Punkt Rectangular an.

Das Fenster Rectangular Groove (siehe Abbildung "Menü Rectangular Groove") fordert Sie auf, eine Platzierungsfläche anzugeben. Klicken Sie auf die Mantelfläche des Zylinders. (siehe Abbildung "Platzierungsebene")

Dann erfolgt die Eingabe der Maße des Einstiches:

Bezeichnung	Maß [mm]
Groove Diameter	15
Width	2

Bestätigen Sie mit OK.

Hinweis:

Auf dem Bildschirm erscheint eine Scheibe. Diese stellt den Einstich nur symbolisch dar. (siehe Abbildung "symbolischer Einstich")



Im Fenster Position Groove müssen Sie nun den Einstich positionieren.

Klicken Sie zuerst die Außenkante des Zylinders an und danach die Außenkante des angezeigten Einstiches.

Es erscheint das Fenster Create Expression. Hier geben Sie den Wert 24 mm ein.

Bestätigen Sie mit OK.

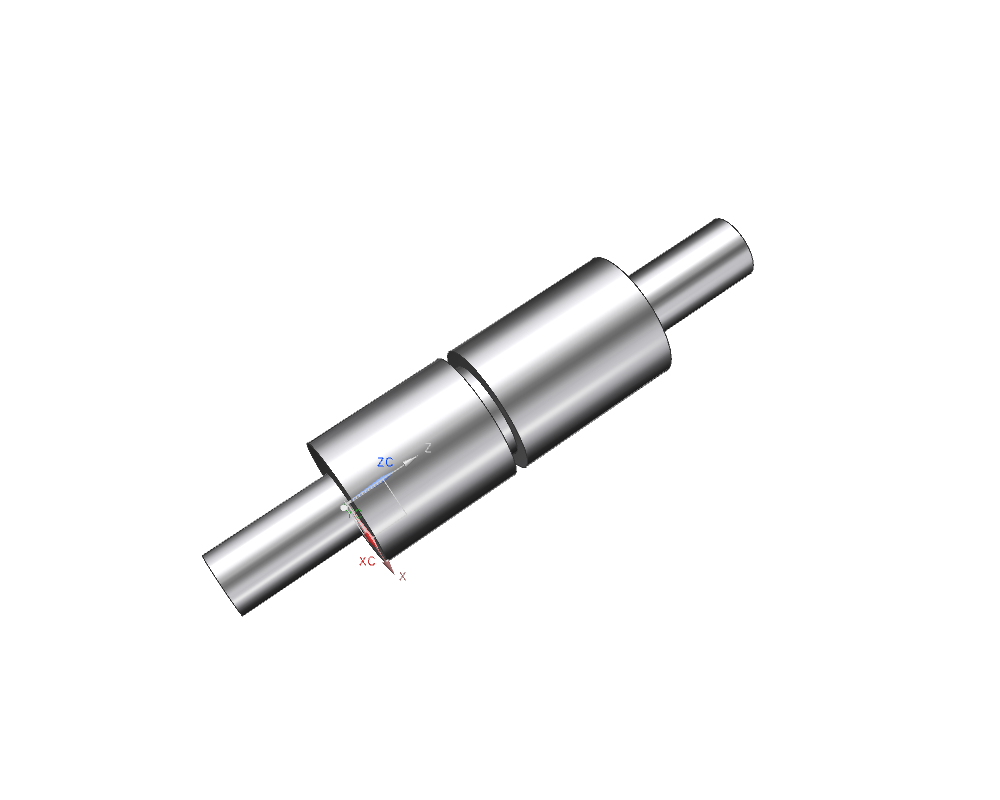

Der Einstich wird erzeugt. (siehe Abbildung "fertiger Einstich")

Erstellen Sie die beiden anderen Varianten des Einstiches an beliebiger Stelle:

• Ball End: Einstich mit Kugelprofil
• U Groove: Einstich mit abgerundetem Nutgrund

nach der vorangegangenen Beschreibung.

Für den U Groove verwenden Sie bitte folgende Werte:

Bezeichnung	Maß [mm]
Groove Diameter	15
Width	6
Corner Radius	2.5

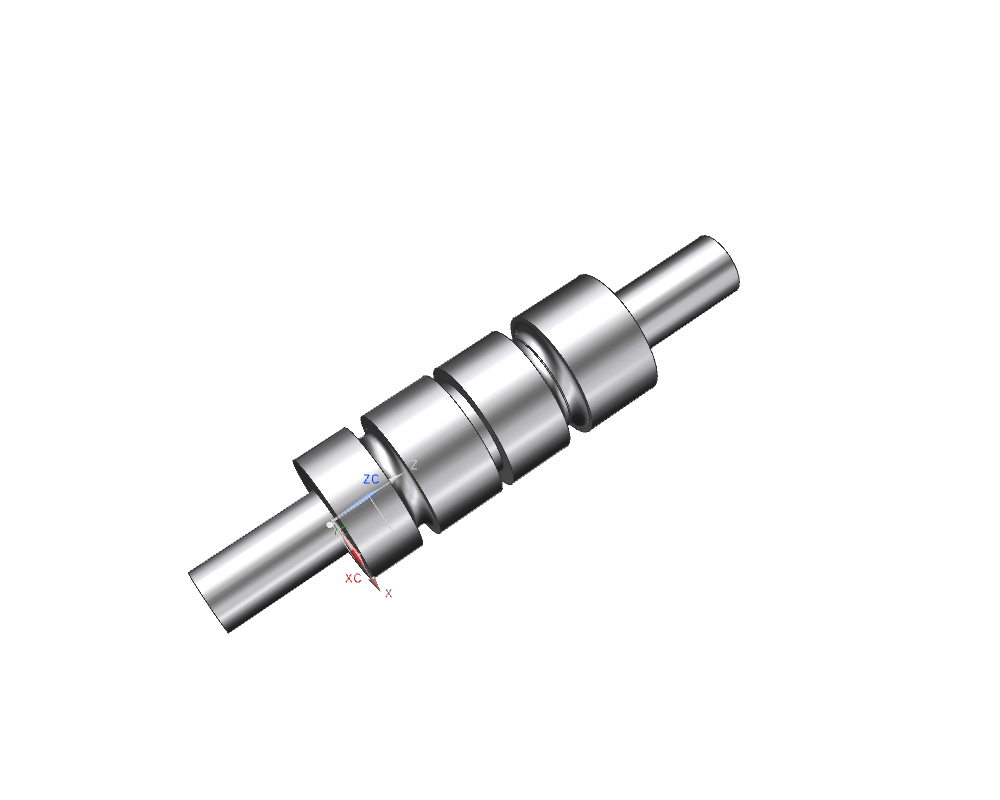

Das Feature Groove (Einstich) eignet sich vor allem für einfache und kleine Einstiche an Wellen, wie Ringnuten für Dichtungen etc. (siehe Abbildung "Beispiele für Einstiche")

Hinweis:

Es sollte vermieden werden, größere Wellenabschnitte ausgehend von einem Zylinder, der durch eine Vielzahl von Einstichen nach und nach auf die verschiedenen Durchmesser gebracht wird, zu modellieren. (Produktionsorientierte Modellierung) Hierzu eignet sich das Feature Boss (Knauf) besser, da Änderungen von Größe und Positionierung im Nachhinein leichter möglich sind.

Es zeigt sich auch noch einmal der Unterschied zwischen dem zweckmäßigsten Aufbau im CAD-System und dem Vorgehen bei der Herstellung, bei dem üblicherweise eine Welle auf verschiedene Durchmesser abgedreht wird.
