5.3.1 Distance

Mit der Funktion Measure Distance können Sie Abstände zwischen Kanten, Ebenen, Achsen, etc. messen. Durch die Auswahl im dazugehörigen Fenster bieten sich verschiedene Messmöglichkeiten.

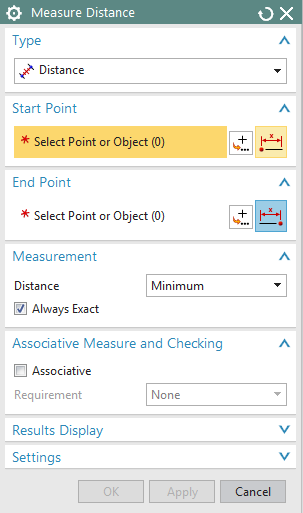

Measure Distance

Wählen Sie Measure Distance alt

. Es erscheint eine Toolbar, über die alle Funktionen steuerbar sind (siehe Abbildung "Measure Distance").

Distance

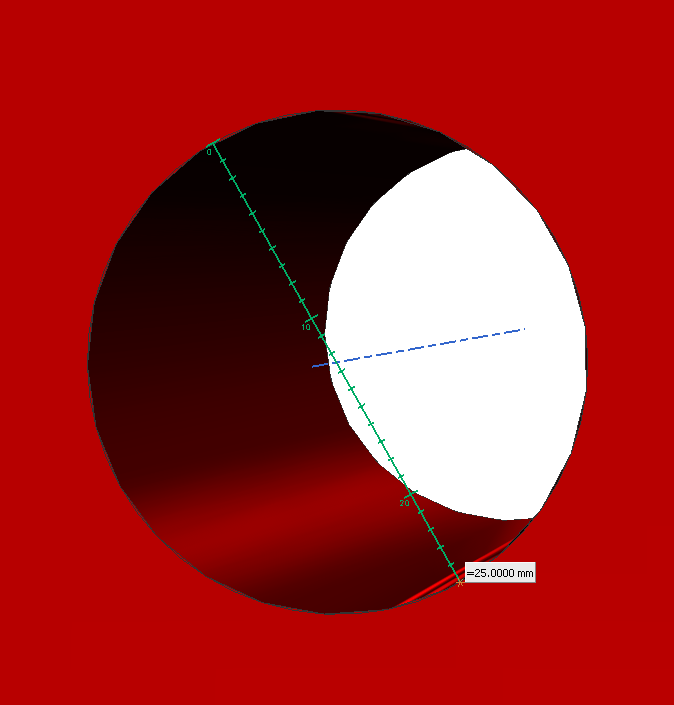

Durchmesser

Mit der Funktion können Sie den direkten Abstand zweier Punkte messen. Nachdem Sie den ersten Punkt ausgewählt haben, von dem aus Sie messen wollen, erscheint ein Lineal. Wählen Sie nun den zweiten Punkt an, zu dem der Abstand bestimmt werden soll. Der Abstand wird direkt angezeigt.

Im Normalfall wird automatisch der erste Punkt als Startpunkt der Messung definiert und der Zweite als Endpunkt. Wenn Sie nun nachträglich den Startpunkt/Endpunkt versetzen möchten, können Sie über die Buttons ( alt und alt ) direkt steuern, welcher Punkt geändert werden soll.

Hinweis:

Wenn Sie den Durchmesser (siehe Abbildung "Durchmesser") oder Radius eines Zylinders oder einer Bohrung messen wollen, achten Sie darauf, dass in der Symbolleiste Snap Point die Optionen Arc Center und Quadrant Point aktiviert sind.

Projected Distance

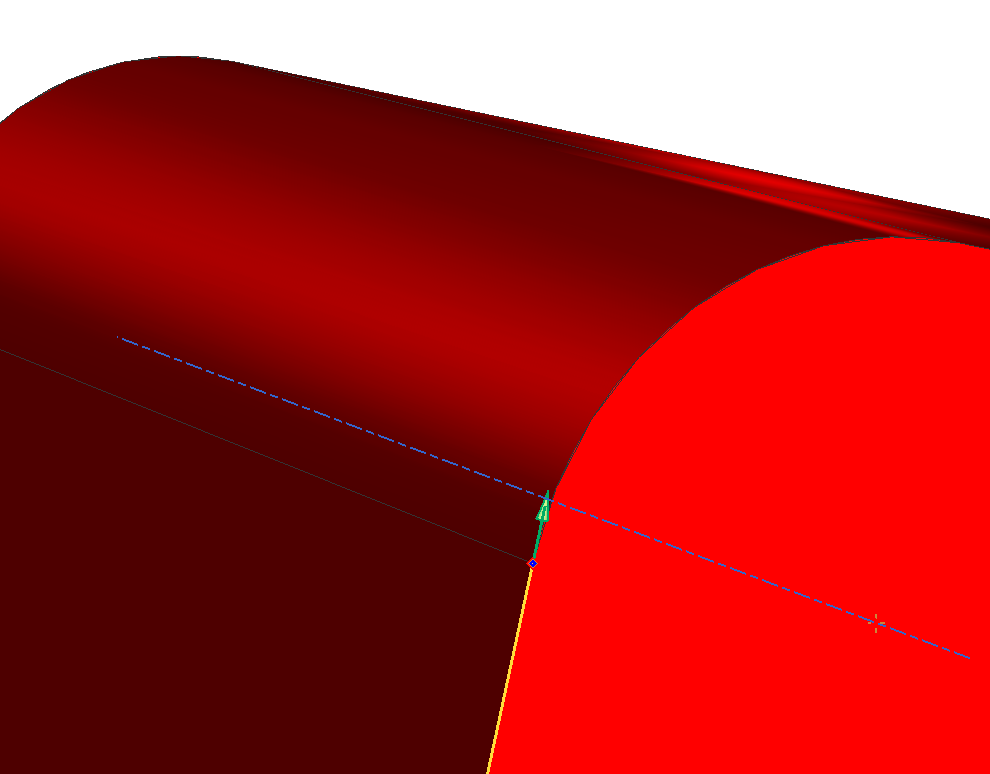

Richtungsvektor ausgewählt

Kanten ausgewählt

Mit der Funktion können Sie den Abstand zweier Punkte in einer bestimmten Richtung messen. Beispielsweise können Sie durch Anklicken des blauen Pfeiles in Richtung des X-Vektors den Abstand in X-Richtung messen.

Hinweis:

Möchten Sie den Radius einer Verrundung messen, so können Sie eine Kante (siehe Abbildung "Richtungsvektor ausgewählt") für die Bestimmung des Richtungsvektors anwählen. Bestätigen Sie mit OK . Anschließend können Sie die beiden Kanten anwählen (siehe Abbildung "Kanten ausgewählt").

Length

Mit der Funktion können Sie die Länge von Kanten messen.

Wenn Sie eine Kante anwählen, wird deren Länge bestimmt. Diese Funktion ist sehr nützlich, um die Länge von Kurven oder Kreisausschnitten zu messen.

Wählen Sie nacheinander mehrere Kanten, so wird Ihnen die Summe der Kantenlängen angezeigt.

Screen Distance

Mit der Funktion werden die Abstände zweier Punkte in der Bildschirmebene gemessen, wie bei einer 2D-Zeichnung. Es ist Vorsicht geboten, da das Programm nicht immer die Kante auswählt, die eigentlich angewählt werden sollte. Dadurch gibt das Messergebnis nicht den gesuchten Abstand wieder. Nutzen Sie diese Analysefunktion nicht in der 3D-Modellierung.

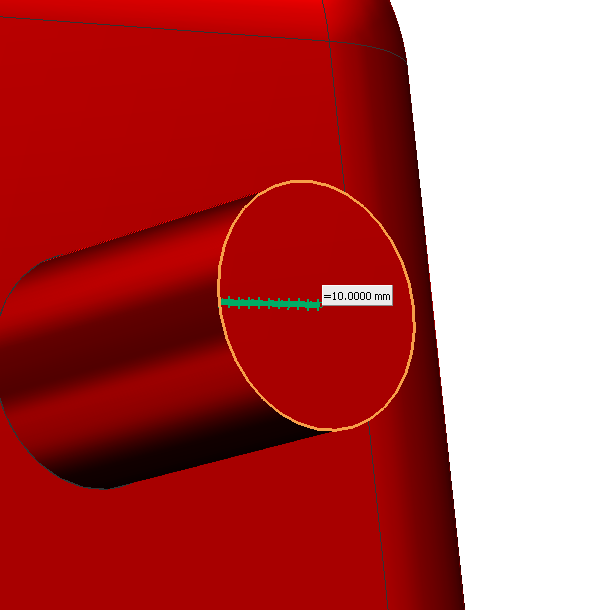

Radius

Mit der Funktion können Radien, z.B. von Bohrungen oder Kantenverrundungen, gemessen werden (siehe Abbildung "Radius").

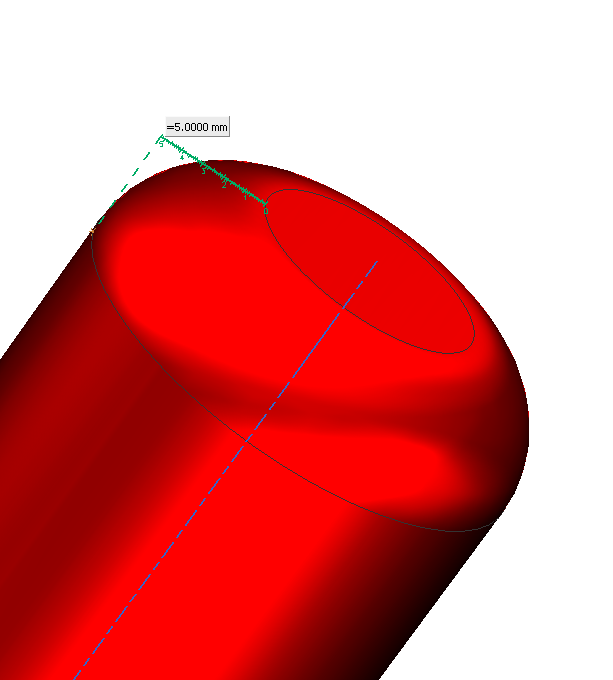

Kompliziertere Radien

Komplizierte Radien, wie z.B. eine Kantenverrundung an der Grund- oder Deckfläche eines Zylinders, können hiermit nicht gemessen werden. Hier müssen Sie sich mit der oben beschriebenen Funktion Projected Distance behelfen (siehe Abbildung "Kompliziertere Radien").

Hinweis:

Sollten Sie mit einer Messfunktion mehrere Maße hintereinander messen wollen, benutzen Sie Apply oder die MMT zum Bestätigen. Sie kehren dann automatisch zum zuletzt benutzten Messmenü zurück und können erneut Eingaben machen.

Zusammenfassung

	Abstand zwischen zwei Punkten
	Abstand zwischen zwei Punkten in Projektionsrichtung
	Abstand zwischen zwei Punkten in 2D-Ansicht
	Länge von Kanten
	Einfache Radien
