4.1.1.2 Einfacher Sketch



Sketch

Wählen Sie Sketch in Task Environment  . Dies finden Sie unter dem Reiter Modeling.

Jetzt muss die Zeichenebene definiert werden. Wählen Sie die YZ-Ebene aus und bestätigen Sie mit OK.

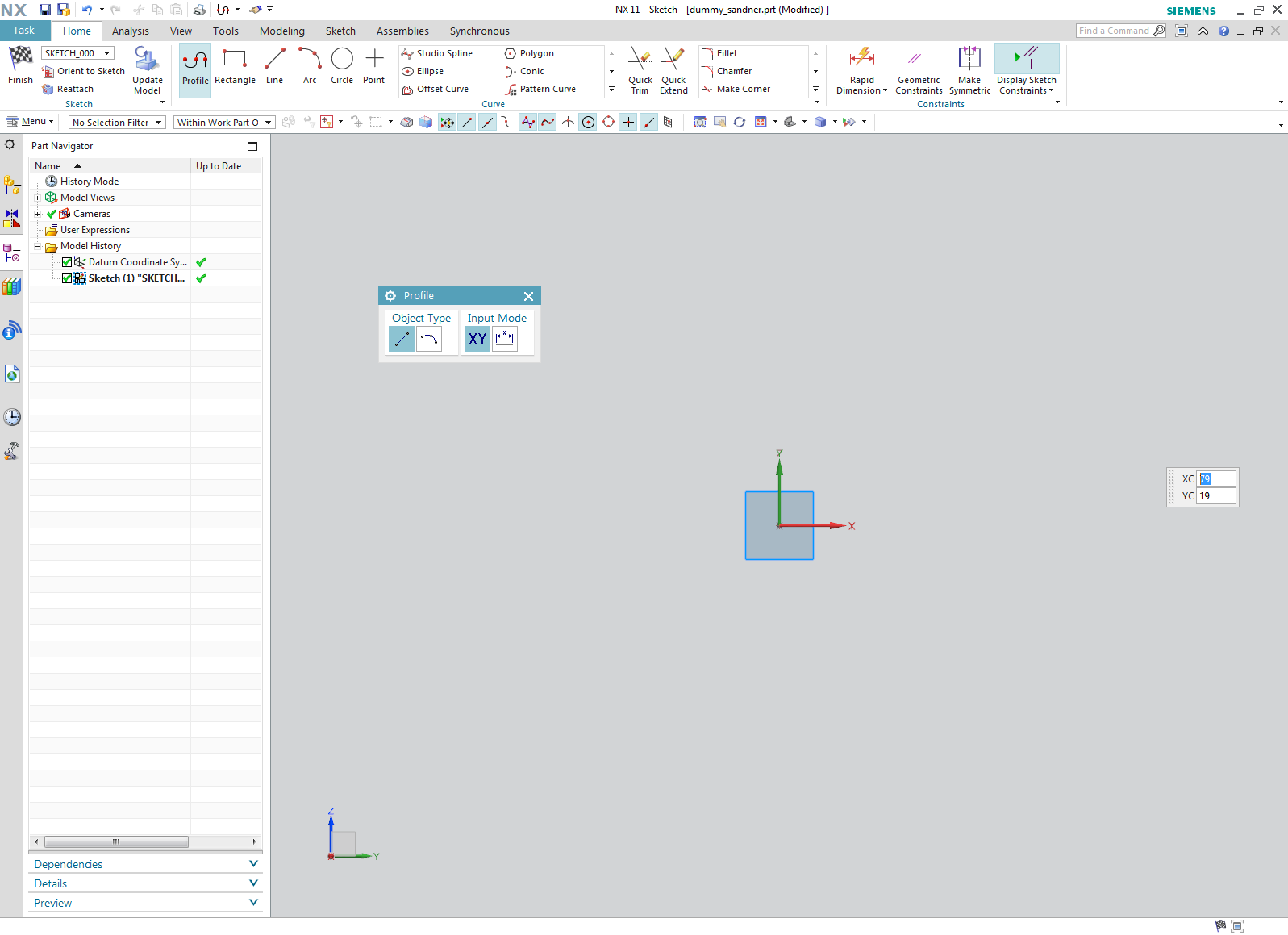

Es soll ein L-Profil gezeichnet werden. Sie befinden sich jetzt schon automatisch in dem Modus, um Linienzüge zu erstellen. Ihr NX Fenster müsste somit wie nebenstehend aussehen. Falls nicht, so klicken Sie auf  (Abbildung "Zeichnungserstellung Linienzug").

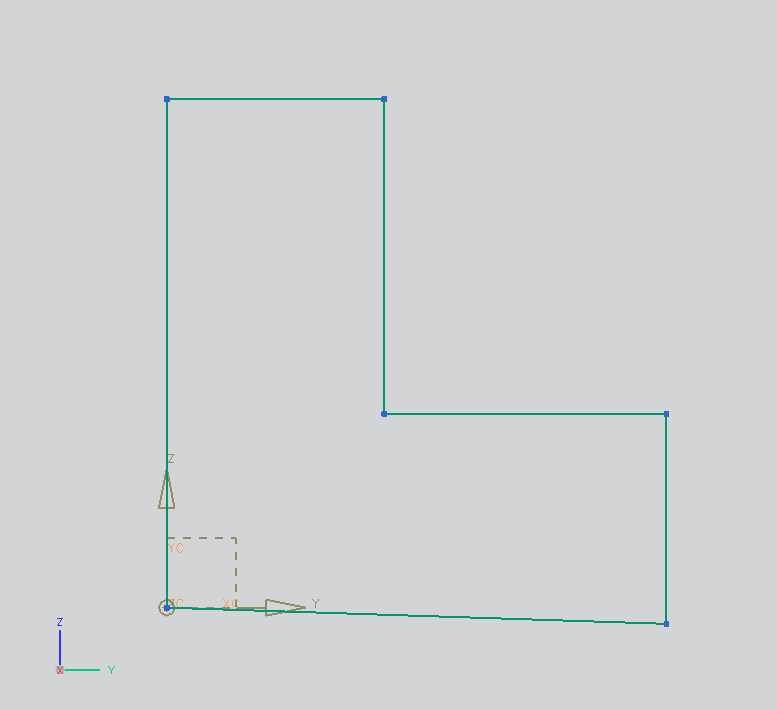

Zeichnen Sie ein L, wie es rechts im Bild zu sehen ist. (Abbildung "L erstellt")

Der Sketcher bietet die Möglichkeit Punkte (z.B. Endpunkte von Linien, Mittelpunkte von Kreisen) direkt durch Werteingabe zu platzieren.

Achtung:

Sketche müssen IMMER fully constrained sein. Durch Autoconstraints bietet NX eine Hilfestellung - Ihre Modellierungsabsicht kann dieses Tool aber nicht erkennen. Sie sollten deswegen Autoconstraints durch ihre eigene Constraints bzw. Bemaßungen ersetzen.

Hinweis:

Falls Sie sich einmal verzeichnen sollten, deaktivieren Sie das Profile-Werkzeug durch erneutes Klicken auf . Jetzt können Sie die Linien einzeln anklicken oder die komplette Skizze mit der Maus markieren, indem Sie ein Rechteck aufziehen. Löschen Sie die Markierung mit Del bzw. Entf.

Constraints

Klicken Sie auf Collinear . Wählen Sie zuerst die untere horizontale Linie des Ls, und als zweite Auswahl die horizontale Achse des Koordinatensystems aus.

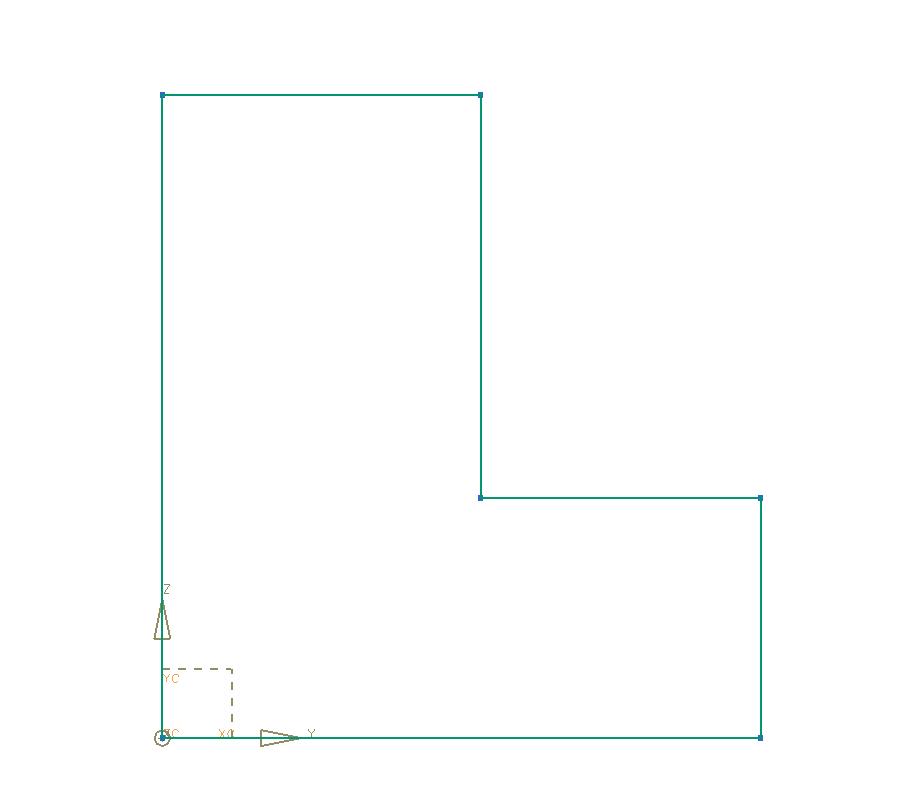

Die Unterseite des Ls wird nun auf die horizontale Achse des Koordinatensystems ausgerichtet. Analog dazu richten Sie die vertikale Seite des Ls aus. (Abbildung "L ausgerichtet")

Hinweis:

In der Dialogzeile am unteren Rand des Bildschirms erscheint die Meldung: "Sketch is fully constrained with auto dimensions". Wenn Sie den Sketch eigenständig positioniert und bemaßt haben, erscheint: Sketch is fully constrained.

Markieren Sie die zwei Schmalseiten des Ls. Durch Equal Length werden sie auf die gleiche Länge gebracht.

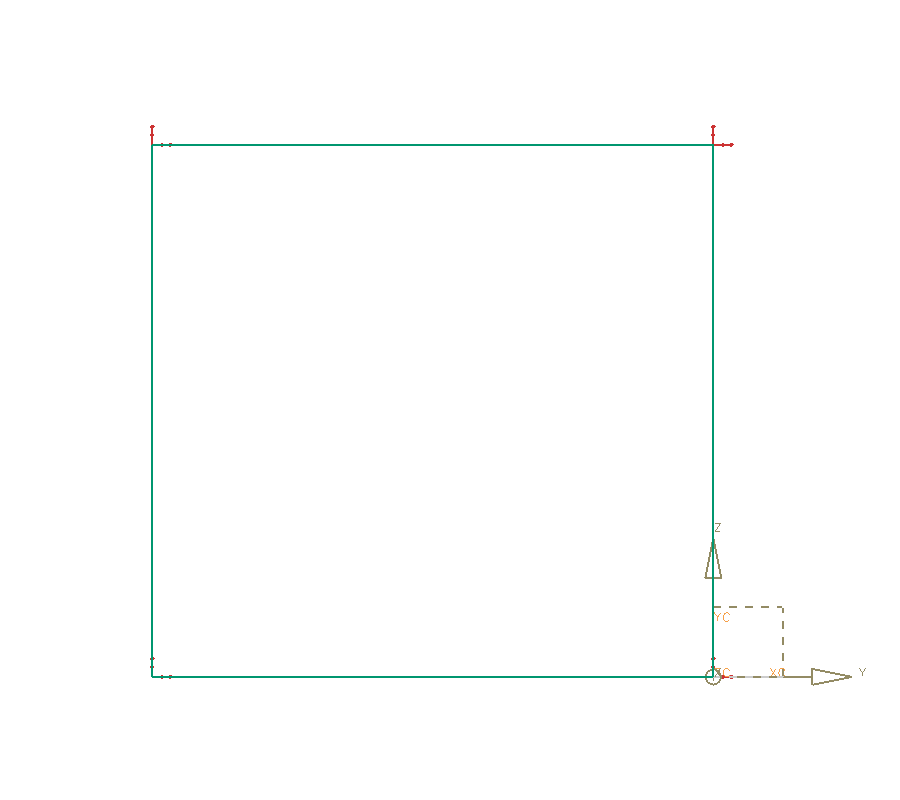

Wenn Ihrem Sketch noch Constraints fehlen, werden die verbleibenden Freiheitsgrade als rote Pfeile an den jeweiligen Punkten angezeigt. Im Bild rechts sind noch zwei Freiheitsgrade vorhanden. Die linke vertikale Linie ist horizontal frei verschiebbar, deshalb sind an den Endpunkten Pfeile in horizontaler Richtung zu sehen. Die obere horizontale Linie ist vertikal frei verschiebbar, hier zeigen die Pfeile in die vertikale Richtung. (Abbildung "Freiheitsgrade")

Es stehen folgende Constraints zur Verfügung:

Symbol	Bezeichnung	Bedeutung
	Coincident	Verknüpft zwei Punkte miteinander
	Equal Radius	Gleicher Radius zweier Kreise bzw. Kreisausschnitte
	Concentric	Konzentrische Kreise (gleicher Mittelpunkt)
	Tangent	Tangential an einen Kreis
	Parallel	Parallel zueinander (Achsen, Geraden,...)
	Perpendicular	Senkrecht zueinander
	Equal Length	Gleiche Länge von zwei Geraden
	Collinear	Kollinear, direkt aufeinander liegend
	Horizontal alignment	Punkte liegen horizontal in einer linie
	Vertical alignment	Punkte liegen vertikal in einer Linie
	Midpoint	Punkte liegen auf der selben linie wie ein Mittelpunkt
	Horizontal	Horizontale (waagerechte) Anordnung
	Vertical	Vertikale (lotrechte) Anordnung
	Point on Curve	Ein Endpunkt kann auf eine Gerade oder einen Kreis gelegt werden

Darüber hinaus existieren folgende Constraints, die für den Kurs nicht notwendig sind, aber bei Bedarf benutzt werden können (zum expandieren der Liste hier clicken):

Icon	Name	Function
	Fixed	Fixiert eine odere mehrere Kurven in Bezug auf die Position.
	Fully Fixed	Fixiert eine odere mehrere Kurven in Bezug auf Position UND Orientierung.
	Constant Angle	Legt einen festen Winkel zwischen zwei Kurven fest.
	Constant Length	Fixiert die Länge einer oder mehrerer Kurven.
	Point on String	Referenziert einen Punkt auf einer zusammenhängenden Kurve.
	Tangent to String	Referenziert eine Kurve tangential an eine zusammenhängende Kurve.
	Perpendicular to String	Referenziert eine Kurve im rechten Winkel an eine zusammenhängende Kurve.
	Non-uniform Scale	Erlaubt das Skalieren einer Freiformkurve proportional entlang ihrer Länge.
	Uniform Scale	Erlaubt das Skalieren einer Freiformfläche in zwei Richtungen unter Beibehaltung der Form.
	Slope of Curves	Legt die Tangente einer Freiformkurve an einem bestimmten Punkt parallel zu einer weiteren Freiformkurve.

Bemaßung

Klicken Sie auf Rapid Dimensions , um Bemaßungen zu erzeugen.

Wählen Sie die lange vertikale Linie des Ls aus. Ziehen Sie das Maß neben die Zeichnung und geben Sie als Länge 100 mm ein.

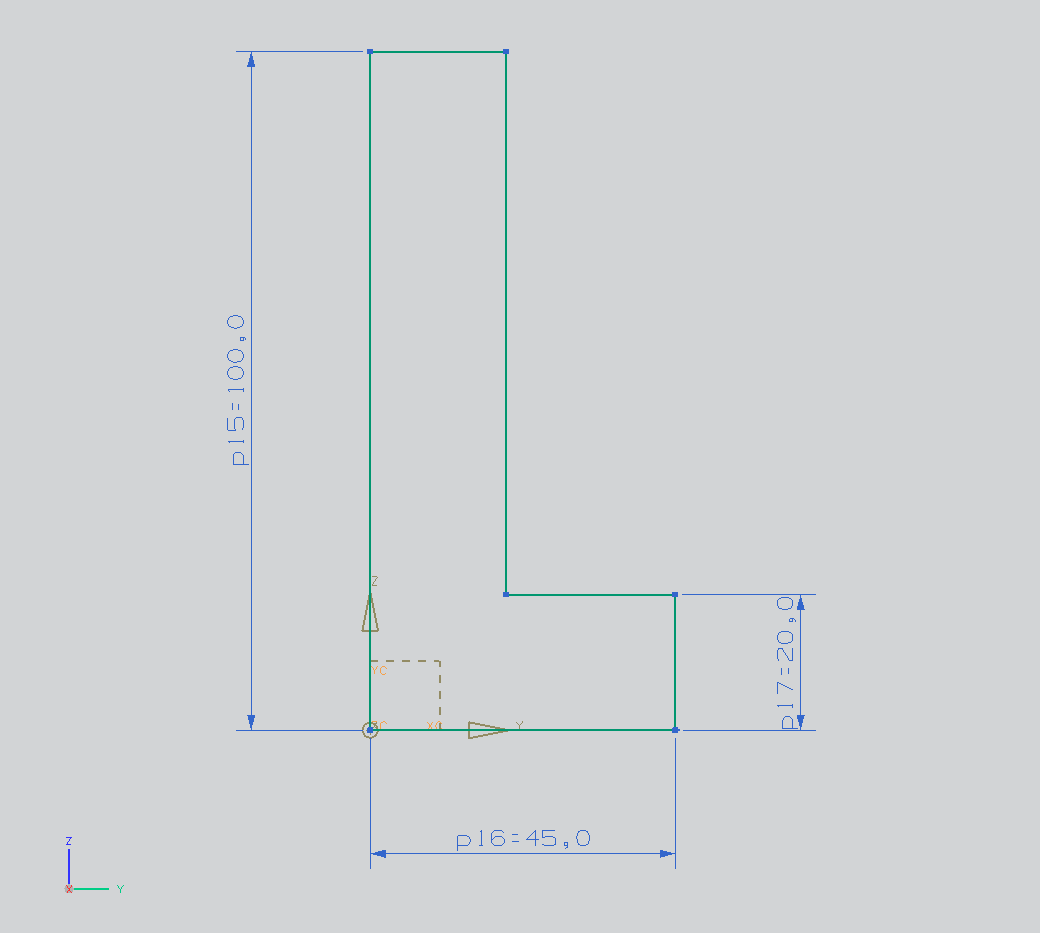

Bemaßen Sie den Sketch wie im Bild rechts zu sehen (Abbildung "L bemaßt").

Hinweis:

Falls Sie aus Versehen die Skizze mit der mittleren Maustaste gedreht haben, kommen Sie ganz einfach über View -> Orient View to Sketch wieder in die Skizzenansicht zurück. Diese Funktion ist ebenfalls im quadratischen Kontextmenü (vgl. Kapitel 3.7.2 "Navigationsmöglichkeiten mit der Maus") enthalten.

Vergewissern Sie sich, dass Ihr Sketch fully constrained ist.

Beenden Sie den Skizziermodus mit .

Speichern Sie Ihr Einzelteil ab.

Hinweis:

Wenn Sie einen Sketch nachträglich ändern möchten, klicken Sie ihn im Part Navigator mit der rechten Maustaste an und wählen Sie Edit...

Referenzen

Insbesondere bei komplexen Sketchen kann es hilfreich sein, innerhalb des Sketches mit Referenzen zu arbeiten. Dies sind Hilfselemente, die Sie aus Sketch-Elementen erzeugen. Ihre Anwendung wird im folgenden Beispiel erklärt.

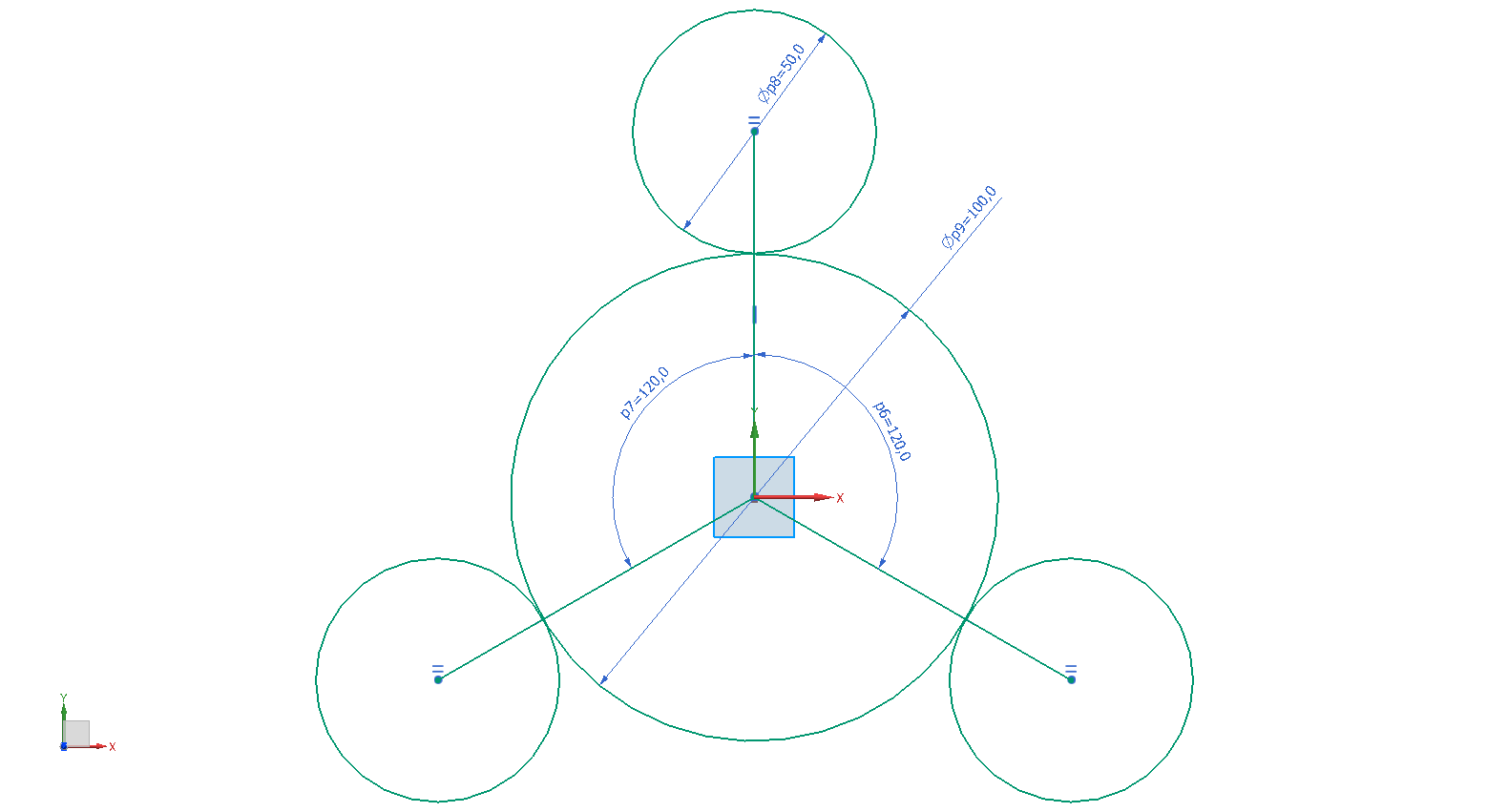

Nebenstehende Halterung soll durch Extrudieren eines Sketches erzeugt werden. Der Durchmesser dreier Stifte ist bekannt. Sie sind symmetrisch um einen gedachten Mittelkreis angeordnet, dessen Durchmesser ebenfalls vorgegeben ist. Um die Halterung zu erzeugen, werden zuerst drei Linien beliebiger Länge in einem Winkel von 120° zueinander erzeugt. Deren Enden bilden den Mittelpunkt für drei Kreise mit dem Durchmesser D=50mm. Um die Bedingung zu erfüllen, dass die drei kleineren Kreise einen größeren Kreis einschließen, wird dieser (Durchmesser D=100mm) um den Koordinatenursprung erzeugt. Durch Anwendung des Constraints Tangent werden die kleineren Kreise auf den größern Kreis gelegt (siehe Abbildung "Skizze erzeugt"). Nun können ähnliche Geometrien erzeugt werden, indem nur die beiden Durchmesserangaben verändert werden.

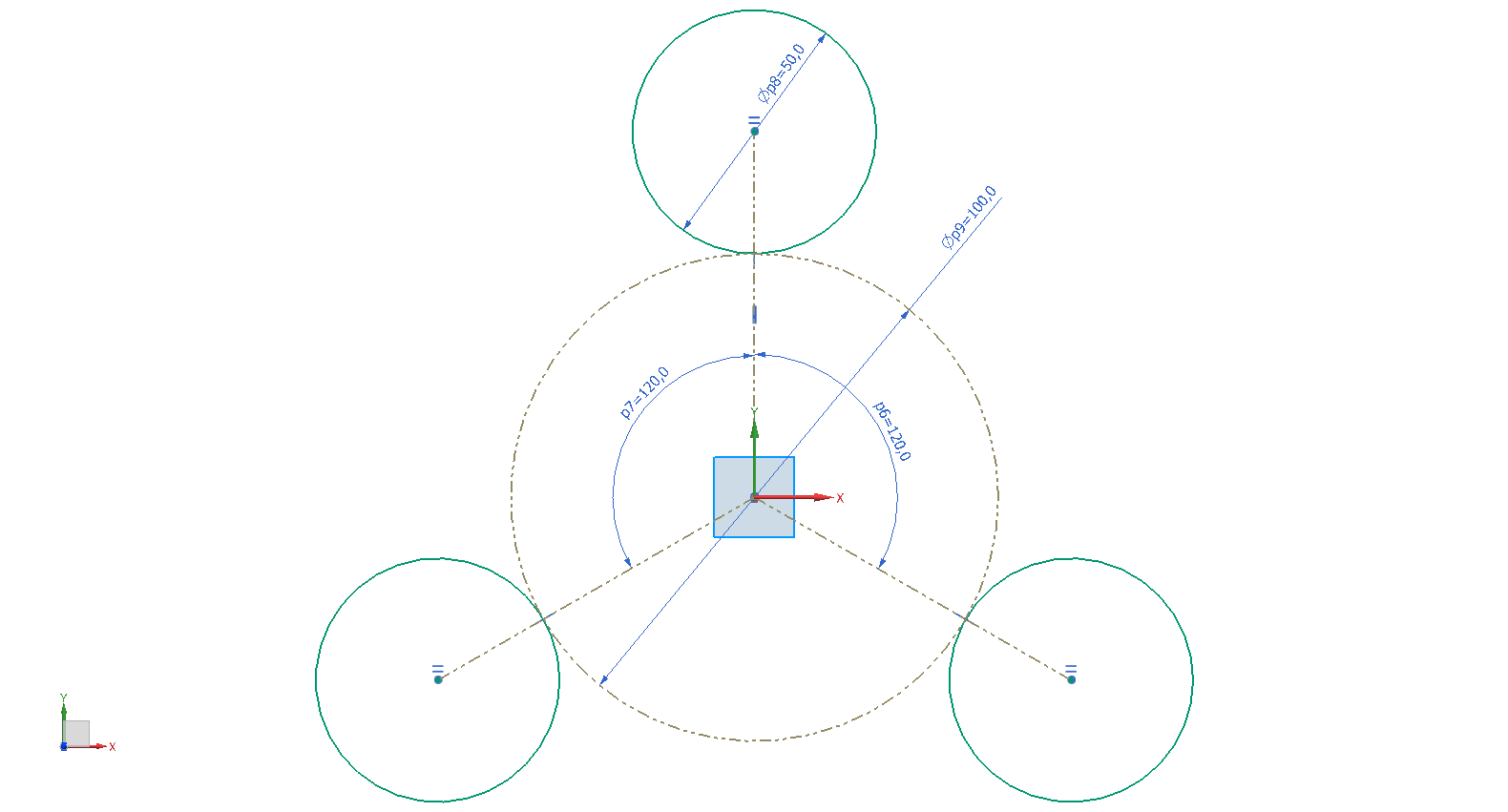

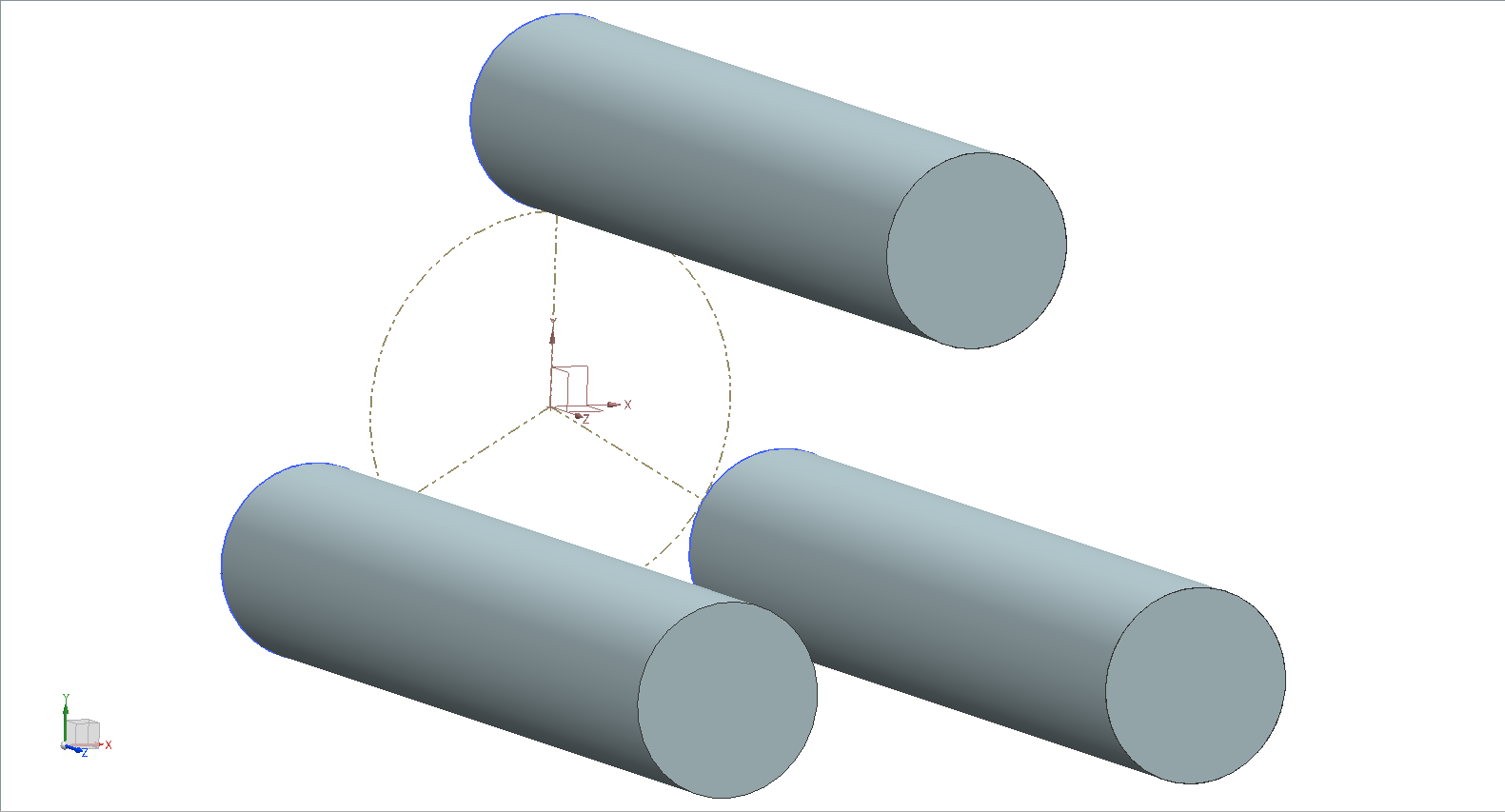

Damit der Sketch extrudiert werden kann, müssen der mittlere Kreis und die drei Linien durch Anwählen mit der RMT und Klick auf Convert To/From Reference in Referenzen überführt (siehe Abbildung "Skizze mit Referenzen") werden. Sie lassen sich im Skizziermodus weiterhin wie Sketch-Elemente behandeln (Constraints, Bemaßungen etc.), werden aber außerhalb des Sketches ignoriert (siehe Abbildung "Richtig extrudiert").

Sie können Referenzen durch das gleiche Vorgehen jederzeit auch wieder in vollwertige Sketch-Elemente zurückwandeln.

---



Zusammenfassend werden die wichtigsten Skizzierwerkzeuge innerhalb des Sketchers dargestellt.

Werkzeuge des Skizzierers	Funktion	Icon
Profile	Linienzug zeichnen (kann auch Kreisbögen enthalten)
Line	Einzelne Linien zeichnen
Arc	Kreisbogen zeichnen
Circle	Kreis zeichnen
Quick Trim	Linienabschnitte löschen
Fillet	Ecken verrunden
Rectangle	Rechteck zeichnen
Make Corner	Die Enden zweier Linien zu einer Ecke verbinden.
