4.1.1.3 Komplexer Sketch

Erzeugen Sie ein neues Einzelteil mit dem Namen dik gemäß Namenskonvention.

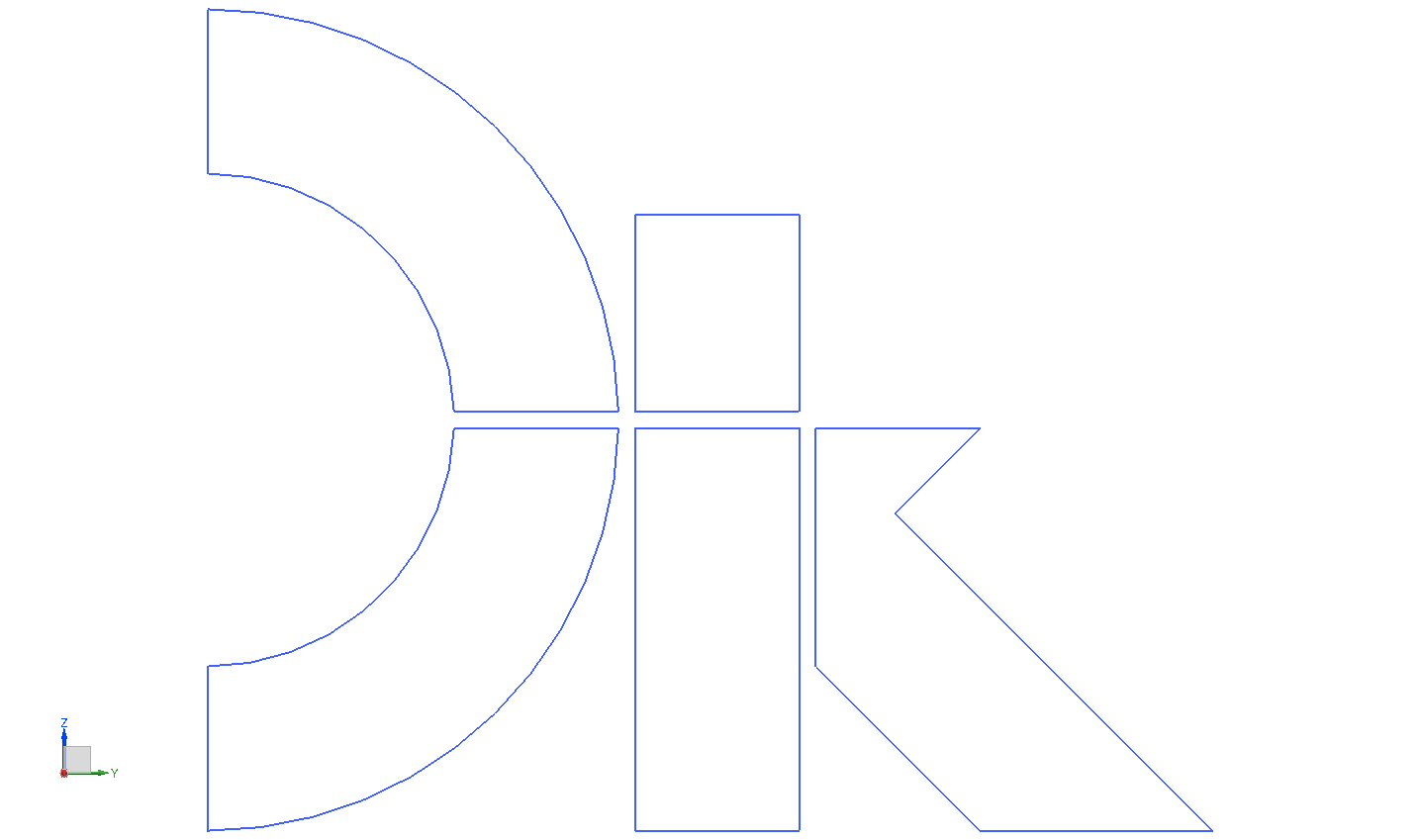

Öffnen Sie den Skizziermodus und wählen Sie als Zeichenebene die XY-Ebene aus. Modellieren Sie nun das DiK-Logo in diesem Sketch. (Hierbei wird zu Demonstrationszwecken bewusst die Regel verletzt, einen Sketch aus maximal 6 Linienelementen aufzubauen.)

Achten Sie darauf, dass im Skizziermodus die Funktion "Create Inferred Constraints" aktiv ist. Ansonsten kann dies später dazu führen, dass der zu erzeugende Sketch nicht "fully constrained" ist.
Falls Sie die Funktion nicht finden können, geben Sie den Namen im Command Finder ein und lassen Sie sich nach der Suche den Weg anzeigen, indem Sie mit der Maus über "Create Inferred Constraints" fahren.

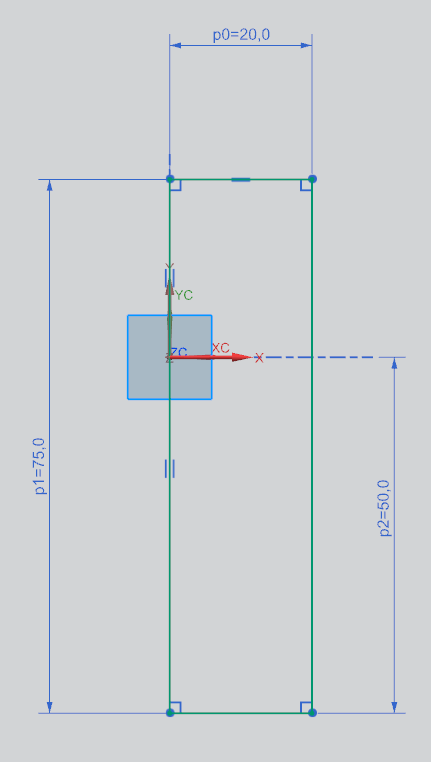

Modellieren Sie zuerst das I mit einem Rechteck . Legen Sie die linke Seite des Rechtecks mit der geometrischen Constraint auf die vertikale Achse. Die Bemaßung für das Rechteck entnehmen Sie bitte der Abbildung (Abbildung "I bemaßt").

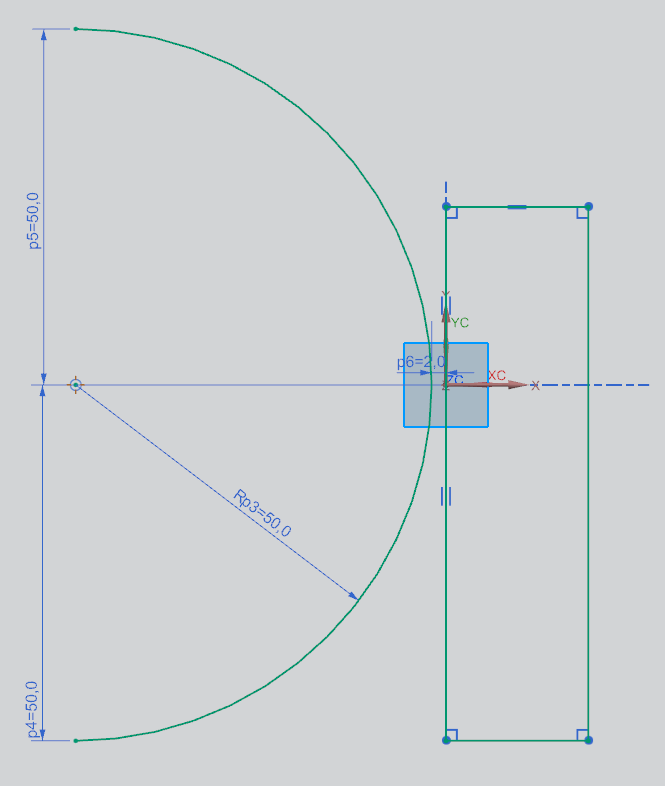

Als nächstes wird das D modelliert. Verwenden Sie , um einen Kreisbogen wie in der Abbildung dargestellt, zu erzeugen. (Abbildung "D bemaßt")



Wichtig:

Achten Sie darauf, dass Sie den Kreisbogen zunächst undefiniert auf die Skizze legen und der Mittelpunkt noch nicht auf der horizontalen Achse liegt. Es fällt dann leichter, die Constraints zu erkennen, die noch fehlen.

Erzeugen Sie nun einen zweiten Kreisbogen.

Setzen Sie die Constraints so, dass der zweite Kreisbogen konzentrisch zum ersten ist.

Verbinden Sie die Endpunkte der Bögen mit Linien , sodass ein D entsteht. Die Linien sollen vertikal ausgerichtet werden .

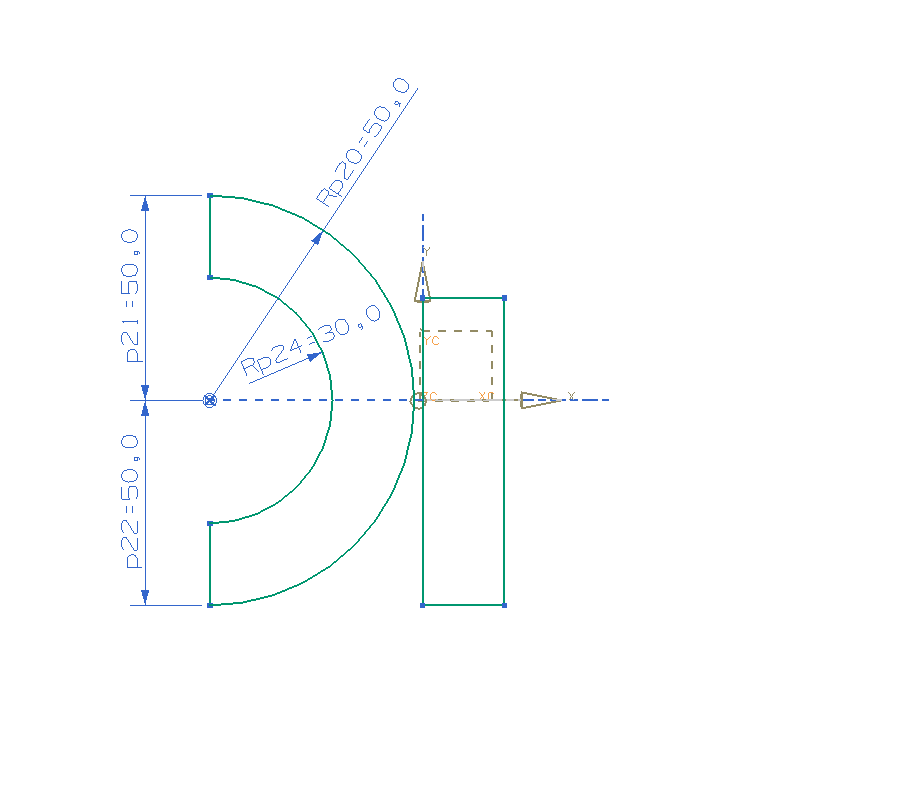

Eventuell müssen Sie die beiden senkrechten Linien kollinear machen. (Abbildung "D fertig")



Achten Sie darauf, dass die Meldung erscheint: Sketch is fully constrained. Der Status wird Ihnen während der Arbeit in einer Leiste unten im Zeichenfenster angezeigt.

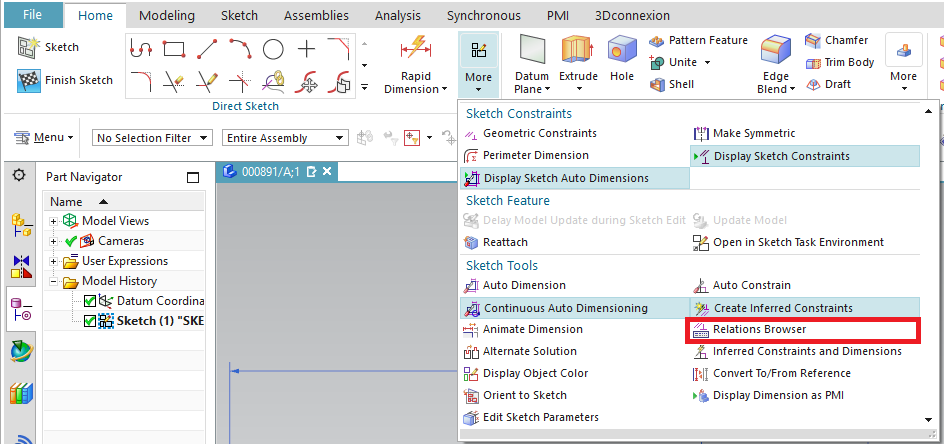

Wenn Sie Probleme beim Setzen der Constraints haben, können Sie sich auf zwei Arten helfen:

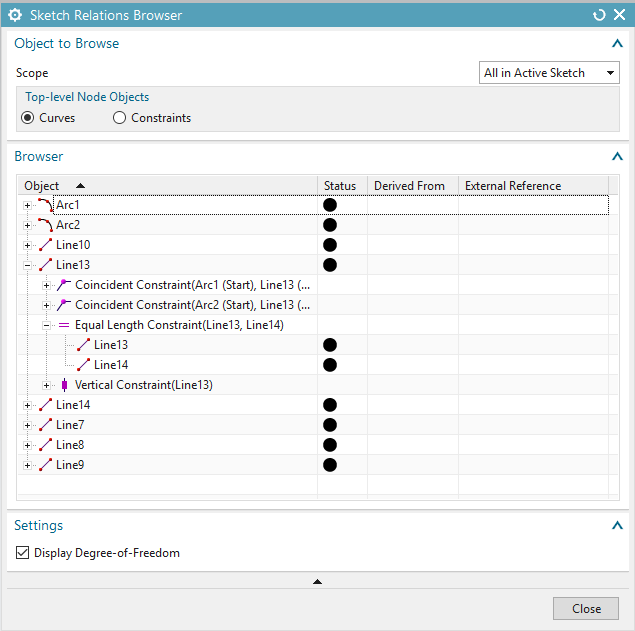

Hier werden alle Sketch elemente, deren Contraint-Status (vollständig , teilweise , widerprüchlich ) und beim vollständigen Ausklappen die von Constraints referenzierten Elemente angezeigt (Abbildung "Sketch Relations Browser").
Mit Rechtsklick können hier nun problematische Objekte und Contraints gelöscht werden.

Achtung:

Der Sketch Relations Browser zeigt den Contraint Status von komponenten nicht immer korrekt an. Gegebenenfalls werden Komponenten, die fully constrained sind als partially contrained und umgekehrt angezeigt. Orientieren Sie sich immer an der unteren Leiste des Sketchers, um zu beurteilen, ob Ihr fertiger Sketch fully contrained ist!

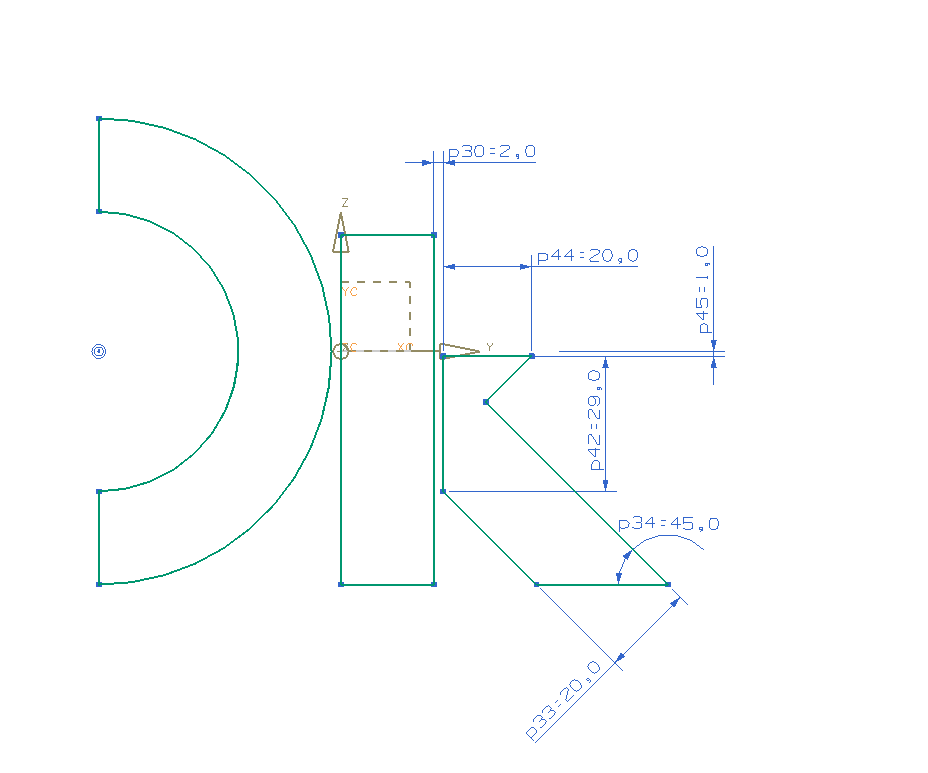

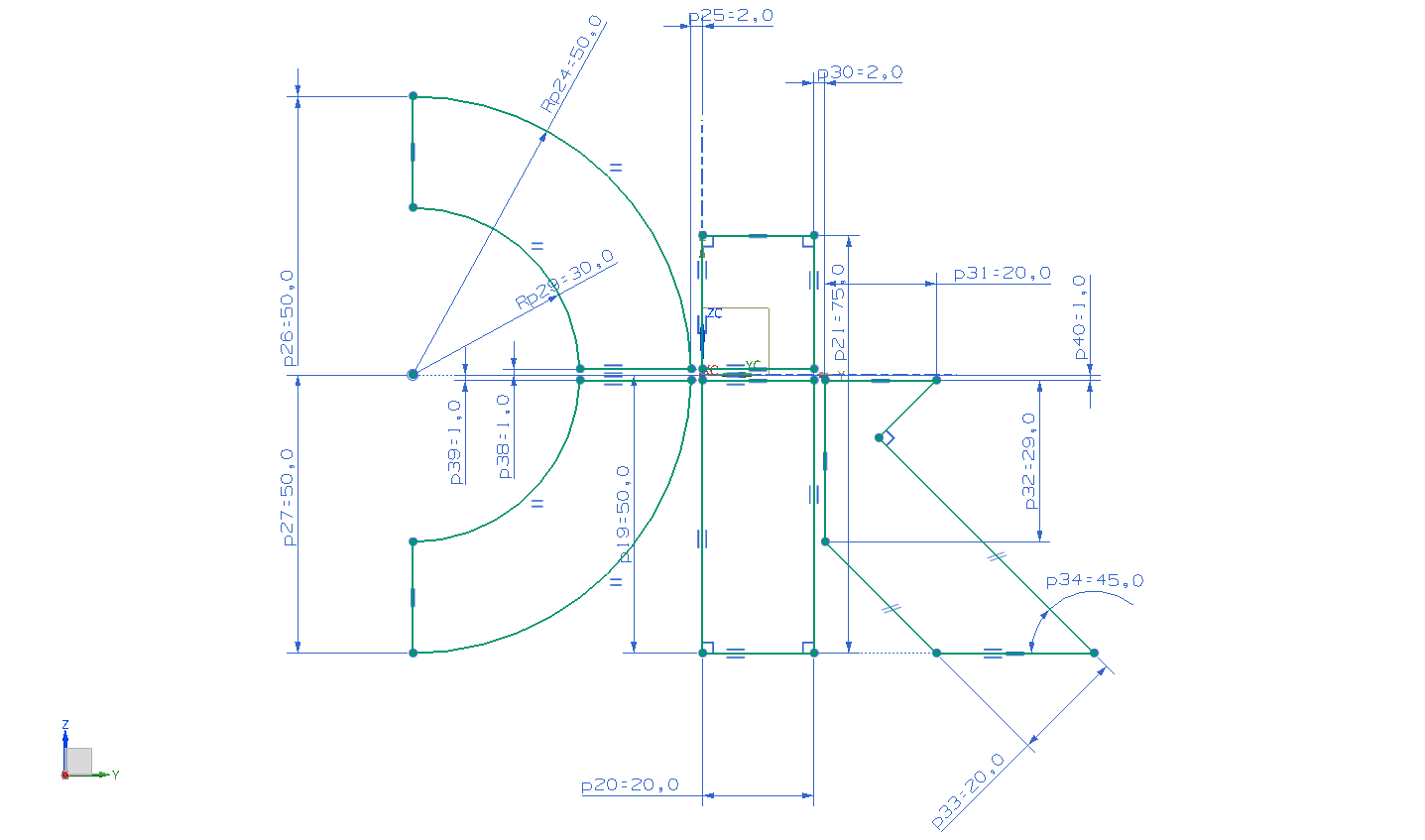

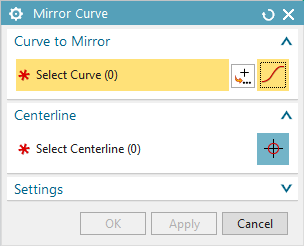

Modellieren Sie nun als Linienzug den Umriss des Ks. Beachten Sie dabei, dass die obere horizontale Linie des Ks nicht auf einer Linie mit der Koordinatenachse liegt, sondern mit dem Abstand 1mm darunter und alle Buchstaben auf der selben Tiefe enden. Die Funktionen Perpendicular und Parallel helfen dabei die Linien rechtwinklig, bzw. parallel zu gestalten. (Abbildung "K bemaßt")
