4.3. Trimmen/Teilen von Flächen

Im vorangenganen Kapitel wurden die Nachteile des Erweiterns von Flächen aufgezeigt. Der richtige Ansatz beim Modellieren von Freiformflächen ist es, größere Flächen zu erstellen und diese nachträglich zu trimmen. Die dafür notwenidgen Werkzeuge werden in diesem Kapitel vorgestellt.

Trimmed Sheet

Die Funktion Trimmed Sheet dient zum beschneiden von Freiformflächen. Es können unter Boundary Objects mehrer Ebenen oder Flächen angewählt werden die als Begrenzung dienen. Im gezeigten Beispiel wird die Fläche von zwei Ebenen geschnitten, es soll das vordere Dreieck erhalten bleiben. Nach Auswahl der Ebenen als Begrenzungsobjekte muss noch gewählt werden, welcher Teil der Fläche erhalten bleibt, bzw. welche Teile der Fläche abgeschnitten werden sollen.

Diese Funktion ermöglicht es beispielsweise aus einer stark gekrümmten Fläche ein rechteckiges Flächenstück auszuschneiden oder auch saubere Dreiecksflächen zu erstellen.







Aufgabe

Erstellen Sie eine Freiformfläche, welche etwa die Maße 200x200mm hat. Schneiden Sie dann in die Mitte dieser Freiformfläche ein quadratisches Loch mit Kantenlänge 100mm.

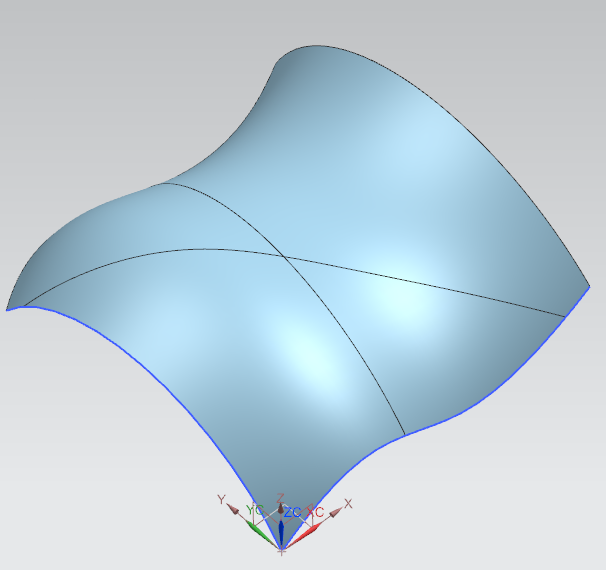

Divide Face

Mit dem Feature Divide Face, lassen sich ähnlich zu Trimmed Sheet Flächen teilen. Im Gegensatz zum vorangeganen bleiben die geteilten Flächenstücke aber erhalten. Sie können nach der Teilung die einzelnen Flächenstücke anwählen, müssen dafür jedoch den Selection Filter auf Face stellen, da ansonsten die zugrunde liegende Fläche angewählt wird.
