4.1.2.2. Revolve (Rotation)
In dieser Übungseinheit lernen Sie, aus einer Skizze durch Rotation einen Volumenkörper zu erzeugen.
Öffnen Sie das Teil sketch, und speichern Sie es unter revolved gemäß Namenskonvention ab. Sollte Ihnen das Teil sketch nicht zur Verfügung stehen, erstellen Sie ein neues Teil revolved gemäß Namenskonvention und zeichnen Sie in einem Sketch ein L mit den Schenkellängen 100 und 45, sowie der Schenkelbreite 20.
Wählen Sie Revolve .

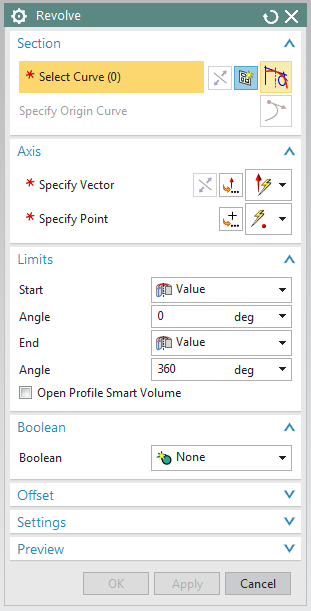

Es öffnet sich das Fenster Revolve in dem Sie sämtliche Optionen, die dieses Feature bietet wählen können. (Abbildung "Revolve")
Es öffnet sich das Fenster Revolve in dem Sie sämtliche Optionen, die dieses Feature bietet wählen können. (Abbildung "Revolve")Markieren Sie zuerst die Skizze klicken Sie dann auf
und wählen Sie die lange senkrechte Seite der Skizze aus. Es wird nun eine Vorschau des Körpers angezeigt. Gleichzeitig kann der Winkel vorgegeben werden, an dem die Rotation endet.

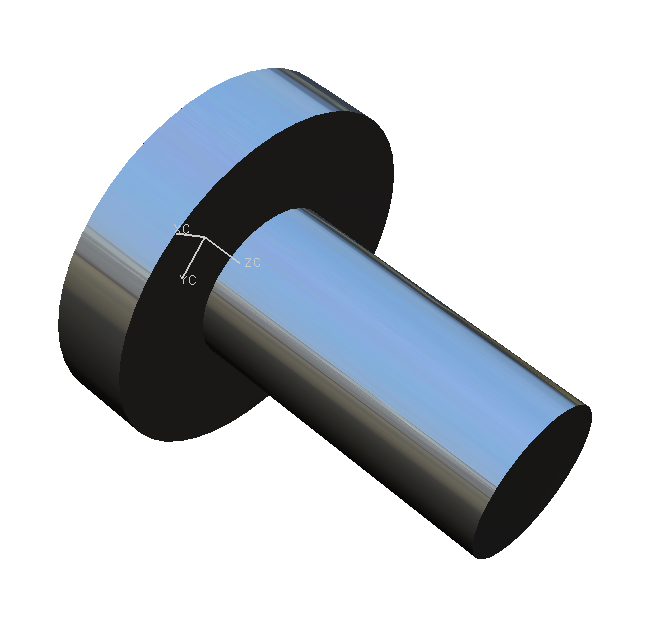

Bestätigen Sie mit OK. (Abbildung "Rotiertes L-Profil")
