4.1.2.3. Sweep Along Guide (Trajektion)

In dieser Übungseinheit lernen Sie, aus einer skizzierten Fläche durch Trajektion entlang einer Leitlinie einen Volumenkörper zu erzeugen.

Erzeugen Sie ein neues Einzelteil mit dem Namen sweep gemäß Namenskonvention.

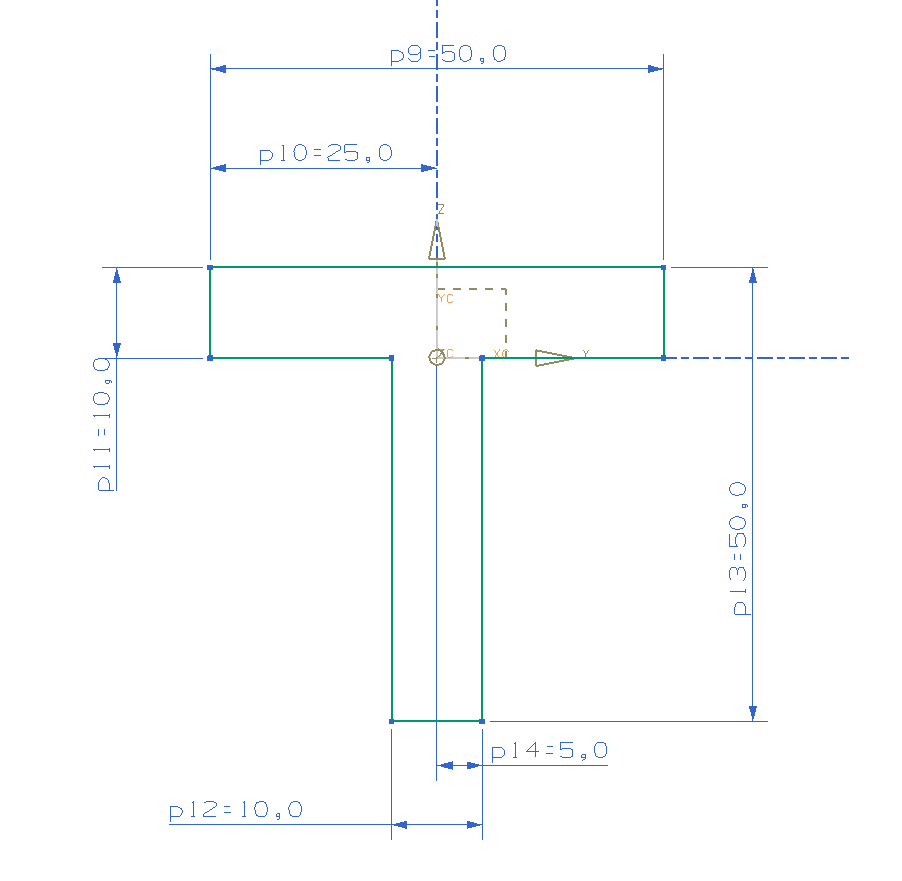

Skizzieren Sie auf der Y-Z-Ebene ein T-Profil wie im Bild rechts zu sehen. Wenn der Sketch vollständig definiert ist, beenden Sie den Sketcher. (Abbildung "Sketch T")



Um eine Trajektion durchführen zu können, wird noch eine Leitkurve benötigt. Diese Leitkurve muss senkrecht zum Sketch stehen. Sie kann durch einen neuen Sketch erzeugt werden.



Im folgenden wird der Weg über den neuen Sketch gegangen:

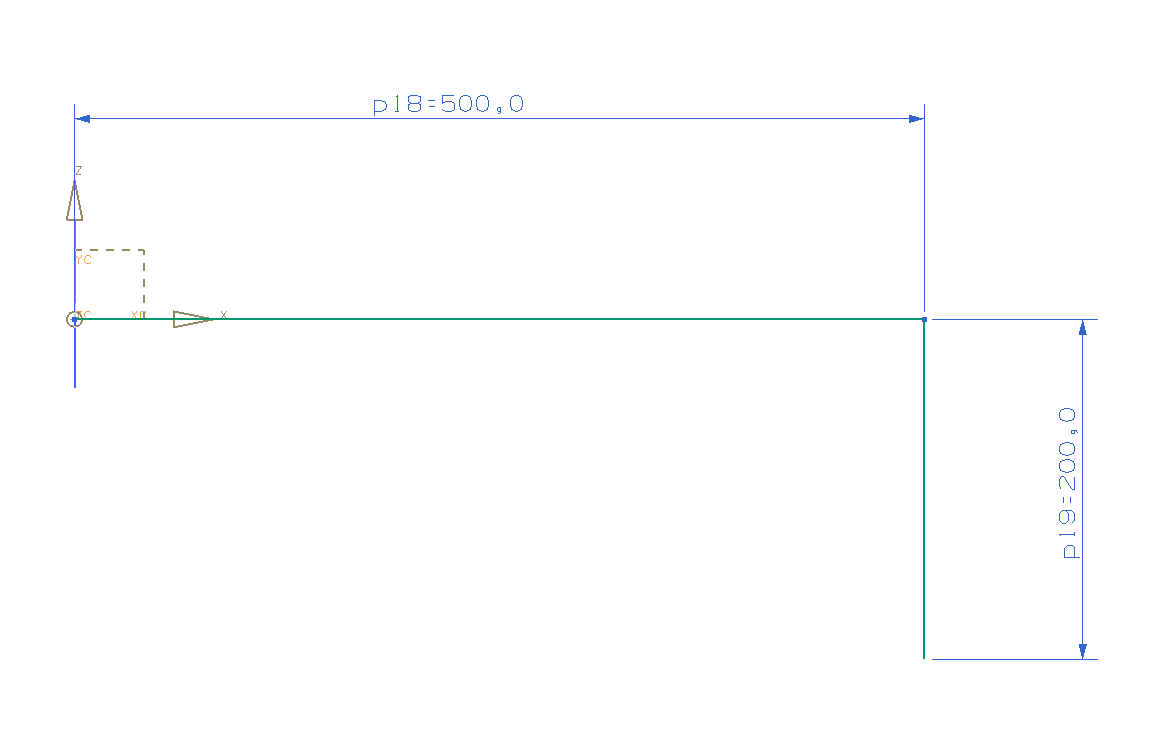

Zeichnen Sie eine Leitkurve auf der X-Z-Ebene wie rechts zu sehen. (Abbildung "T Leitkurve")

Wählen Sie das Feature Sweep Along Guide alt.

Zunächst muss die Skizze, welche Sie ziehen möchten, markiert werden. Klicken Sie alle Linienelemente des T-Profils nacheinander an. Bestätigen Sie mit der mittleren Maustaste.

Als nächstes wählen Sie die Leitkurve aus und bestätigen wieder mit der mittleren Maustaste.

Es erscheint eine Voranzeige, die Sie mit OK bestätigen.

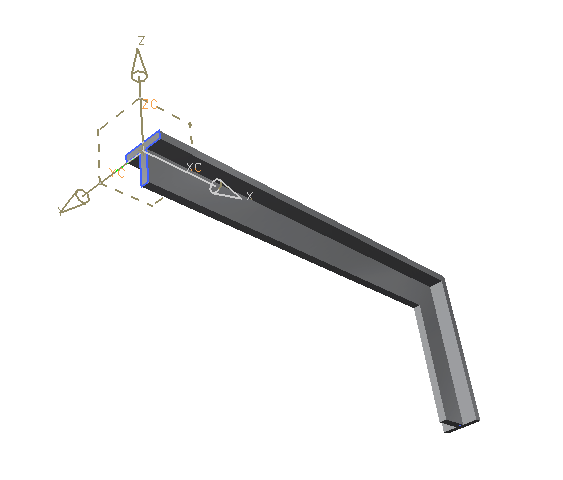

Ihr Bauteil sollte jetzt wie im Bild rechts aussehen. (Abbildung "T-Profil")
