4.10.4. Maschinensteuerung

Nachdem wir nun die Geometrie- und Werkzeugparameter festgelegt und die Wegeinstellungen an unser Vorhaben angepasst haben, sind alle für die Operation Planfräsen notwendigen Parameter angegeben worden. Für die Durchführung der Operation an der realen Werkzeugmaschine muss das später generierte NC-Program jedoch um Bearbeitungsbefehle erweitert werden, die eine optimale Durchführung der Operation gewährleisten. Ein Beipiel für eine bisher nicht berücksichtigte Operation ist das Fluten des Werkstücks mit Kühlemulsion während der Bearbeitung.

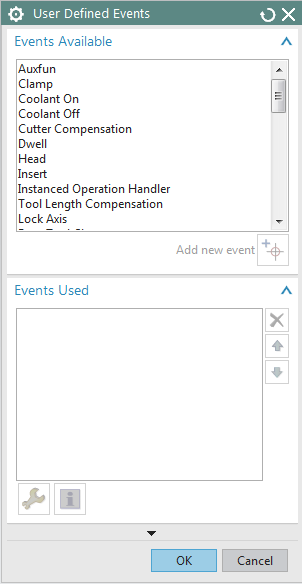

Erweitern Sie hierzu den Abschnitt Maschinensteuerung. Klicken Sie unter Machine Control  bei Start of Path Events auf Edit . Es öffnet sich das Fenster User Defined Events  (Abbildung "User_Defined_Events"). Aus der Liste kann man gewünschte Steuerungsbefehle hinzufügen.



Zur optimalen Durchführung der ersten und auch jeder weiteren Operation an der Werkzeugmaschine muss am Anfang der Bearbeitung die Kühlung eingeschaltet werden (Coolant On). Mit dem Maschinenbefehl Werkzeugvorauswahl (Tool Preselect) wird das Werkzeug für die nächste Operation vorbereitet und so kann beim Werkzeugwechsel Zeit gespart werden. Der Befehl Dwell dient dem Verzögern des darauffolgenden Arbeitssatzes um eine angegebene Zeit in Sekunden. In unserem Fall müssen wir aus Erfahrung nach dem Einschalten der Kühlung eine Zeit von 1.5 sec verweilen, da die Pumpe diese Zeitspanne benötigt, um den benötigten Druck für die Kühlung aufzubauen.



Die von uns verwendete EMCO Concept Mill Fräsmaschine nutzt eine Minimalmengenschmierung, die ein definieren von Dwell überflüssig macht.



Nachdem Sie die erwähnten Maschinenbefehle zugefügt haben bestätigen Sie mit OK.



Nach Beendigung der Operation muss die Kühlung wieder ausgeschaltet werden. Klicken Sie hierzu bei End of Path Events wieder auf Edit und fügen Sie den Maschinenbefehl Coolant Off zum NC-Programm hinzu.



Bestätigen Sie mit OK.
